PIVOTE UNIÓN
Es una muy buena opción para permitir el movimiento en los perfiles.
Pueden ajustarse los tornillos a los lados del pivote para brindar una mejor sujeción.
MODO A
INSTALACIÓN
Extremo-extremo de los perfiles
-
Se coloca el tornillo por la parte interna del pivote hacia el perfil, empatando con la ranura central del perfil.
-
Se ajusta con una llave.
MODO B
INSTALACIÓN
Extremo-costado de los perfiles
-
Se instala utilizando una tuerca Plana que se introduce por la ranura lateral del perfil.
-
Posteriormente se coloca un tornillo 5/16-18 X 1” por el agujero en uno de los costados del pivote.
-
Se sujeta a la tuerca en el perfil, ajustándolo con una llave.
-
Para que el pivote embone a la perfección en la posición deseada, deberá retirar las pestañas que no encajen en la ranura del perfil, con un desarmador o unas pinzas.
-
El otro brazo utiliza un tornillo 5/16-18 X 5/8”. De igual manera se incerta por el brazo del pivote, atornillándolo la ranura central del perfil.
MODO C
INSTALACIÓN
Costado-costado de los perfiles
-
Se deslizan las tuercas por los costados del perfil hasta la posición deseada dentro de la ranura.
-
Para que el pivote embone a la perfección en la posición deseada, deberá retirar las pestañas que no encajen en la ranura del perfil, con un desarmador o unas pinzas.
-
Se coloca el tornillo por la parte interna del pivote hacia el perfil, empatando con la ranura central del perfil. Se ajusta con una llave.
PIVOTE UNIÓN CON FRENO
Excelente opción para permitir el movimiento en los perfiles.
Posee un freno que ayuda a evitar el movimiento en el brazo. Soporta hasta 184 ft-lbs.
MODO A
INSTALACIÓN
Extremo-extremo de los perfiles
-
Se coloca el tornillo por la parte interna del pivote hacia el perfil, empatando con la ranura central del perfil.
-
Se ajusta con una llave.
MODO B
INSTALACIÓN
Extremo-costado de los perfiles
-
Se instala utilizando una tuerca Plana que se introduce por la ranura lateral del perfil.
-
Posteriormente se coloca un tornillo 5/16-18 X 1” por el agujero en uno de los costados del pivote.
-
Se sujeta a la tuerca en el perfil, ajustándolo con una llave.
-
Para que el pivote embone a la perfección en la posición deseada, deberá retirar las pestañas que no encajen
en la ranura del perfil, con un desarmador o unas pinzas.
-
El otro brazo utiliza un tornillo 5/16-18 X 5/8”. De igual manera se incerta por el brazo, atornillándolo a la ranura
central del perfil.
MODO C
INSTALACIÓN
Costado-costado de los perfiles
-
Se deslizan las tuercas por los costados del perfil hasta la posición deseada dentro de la ranura.
-
Para que el pivote embone a la perfección en la posición deseada, deberá retirar las pestañas que no encajen en la ranura del perfil, con un desarmador o unas pinzas.
-
Se coloca el tornillo por la parte interna del pivote hacia el perfil, empatando con la ranura central del perfil. Se ajusta con una llave.

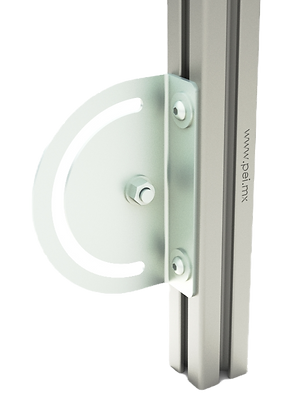

PIVOTE PARA AJUSTE DE ANGULO
Placa hecha de acero zincado.
Para conectar perfiles de aluminio a un ángulo ajustable; puede ser trabado con una manija de freno.
Excelente opción para crear ángulos móviles y con buen soporte.
INSTALACIÓN
-
Se colocan las tuercas Giratorias en la ranura del
perfil a la altura de los agujeros inferiores en la
placa.
-
Colocando la arandela en el tornillo, se ajusta a
la tuerca Giratoria en el perfil asegurándose que
quede bien sujeto.

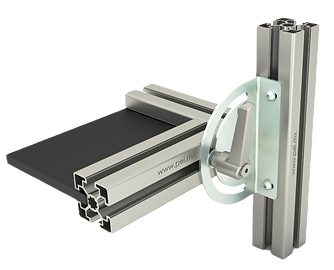

MANIJA CON FRENO AJUSTABLE
Manija de aluminio ajustable con agarre de freno para asegurar posiciones semi-permanentes.
Otorga agarre que ayuda en los ajustes y provee de capacidad de cierre por seguridad
INSTALACIÓN
-
Se desliza el tornillo coche por la ranura del perfil
que tiene movimiento.
-
Se coloca el tornillo BHSCS en el centro del pivote
y se instala en la ranura central del perfil base.
-
Enrosque la manija en el tornillo coche, colocando
entre el pivote y la misma, una Arandela.
-
Ajuste girando la manija, tanto sea necesario.
