ÁNGULOS Y PLACAS 25.40
Angulo de 2 tornillos
Tapa para angulo de 2T
Angulo de 4 tornillos
Tapa para angulo de 4T
Angulo ligero sencillo de 2T
Angulo ligero sencillo de 4T
Angulo ligero doble de 4T
Angulo ligero doble de 8T
Placa de Unión 90°
Placa de Unión "T"
Placa en "L"
Placa en T
Placa sencilla de 2 perf.
Placa sencilla de 3 perf.
Placa sencilla de 4 perf.
Placa doble de 4 perf.
Placa doble de 6 perf.
Placa doble de 8perf.

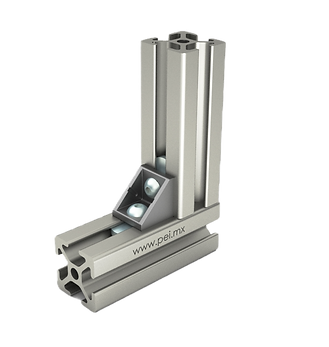

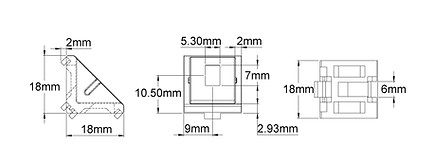

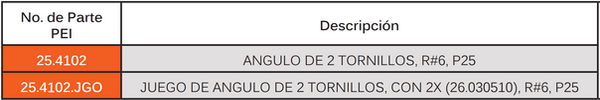

ANGULO DE 2 TORNILLOS
Brinda una sólida sujeción con pocos recursos.
Hecho de aluminio moldeado con acabado natural.
Removible y reposicionable sin dañar el perfil.
INSTALACIÓN
-
Se instala colocando el tornillo por el agujero del ángulo, ajustando la tuerca en el tornillo.
-
Se desliza el ángulo y su componente por la
ranura lateral del perfil base a la distancia
deseada.
-
Se repite la operación del tornillo y la tuerca en el
otro agujero, y se coloca el pefil a unir de manera
perpendicular por la ranura del perfil a unir.
-
Se ajustan los tornillos con una llave, finalizando
la unión.
TAPA PARA ANGULO DE 2 TORNILLOS
Hecha de Nylon reforzado, acabado natural.
Brinda una mejor apariencia a su proyecto al cubrir el ángulo y los tornillos.
INSTALACIÓN
-
La tapa para ángulo se coloca fácilmente con
solo ubicarla en el ángulo y presionándola hasta
quedar bien ajustada.
-
Puede ayudarse de un marro plástico.
-
Para uso exclusivo del ángulo 25.4102

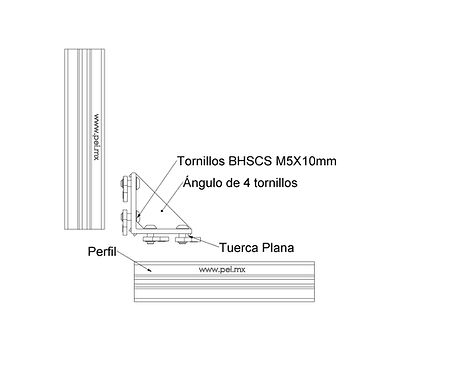

ANGULO DE 4 TORNILLOS
Este ángulo brinda sólida sujeción de perfiles, mayor que el ángulo de 2 tornillos.
Hecho de aluminio modelado con acabado natural.
Fácil de instalar y remover sin dañar el perfil.
INSTALACIÓN
-
Se pasan los tornillos por los agujeros del ángulo,
colocando la tuerca en el tornillo.
-
Se desliza el ángulo y su componente por la
ranura lateral del perfil base a la distancia
deseada.
-
Se repite la operación con el siguiente perfil, se
coloca el perfil a unir de manera perpendicular por
la ranura del perfil a unir.
-
Se ajustan los tornillos con una llave, finalizando
la unión.
TAPA PARA ANGULO DE 4 TORNILLOS
Hecha de Nylon reforzado, acabado natural.
Brinda una mejor apariencia a su proyecto al cubrir el ángulo y los tornillos.
INSTALACIÓN
-
La tapa para ángulo se coloca fácilmente con
solo ubicarla en el ángulo y presionándola hasta
quedar bien ajustada.
-
Puede ayudarse de un marro plástico.
Para uso exclusivo del ángulo 25.4104.

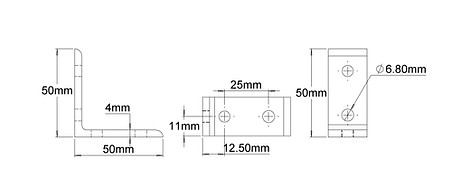

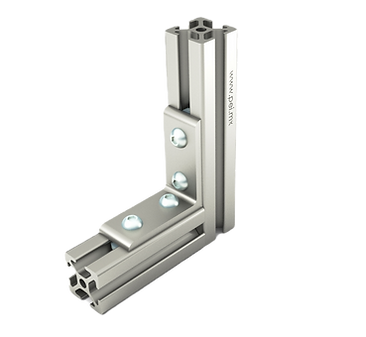

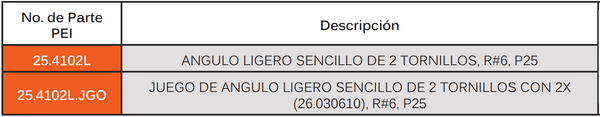

ANGULO LIGERO SENCILLO DE 2 TORNILLOS
Estilizada sujeción a 90° con fino acabado anodizado.
Ligero y delgado, para economizar espacios
Fácil de instalar y remover para volver a usarse sin dañar el perfil.
INSTALACIÓN
-
Se pasan los tornillos por los agujeros del ángulo,
colocando la tuerca en el tornillo.
-
Se desliza el ángulo y su componente por la
ranura lateral del perfil base a la distancia
deseada.
-
Se repite la operación con el siguiente perfil, se
coloca el perfil a unir de manera perpendicular por
la ranura del perfil a unir.
-
Se ajustan los tornillos con una llave, finalizando
la unión.
ANGULO LIGERO SENCILLO DE 4 TORNILLOS
Estilizada sujeción a 90° con fino acabado anodizado.
Ligero y delgado, para economizar espacios
Fácil de instalar y remover para volver a usarse sin dañar el perfil
INSTALACIÓN
-
Se pasan los tornillos por los agujeros del ángulo,
colocando la tuerca en el tornillo.
-
Se desliza el ángulo y su componente por la
ranura lateral del perfil base a la distancia
deseada.
-
Se repite la operación con el siguiente perfil, se
coloca el perfil a unir de manera perpendicular por
la ranura del perfil a unir.
-
Se ajustan los tornillos con una llave, finalizando
la unión.
ANGULO LIGERO DOBLE DE 4 TORNILLOS
Estilizada sujeción a 90° con fino acabado anodizado.
Ligero y delgado, para economizar espacios
Fácil de instalar y remover para volver a usarse sin dañar el perfil
INSTALACIÓN
-
Se pasan los tornillos por los agujeros del ángulo,
colocando la tuerca en el tornillo.
-
Se desliza el ángulo y su componente por la
ranura lateral del perfil base a la distancia
deseada.
-
Se repite la operación con el siguiente perfil, se
coloca el perfil a unir de manera perpendicular por
la ranura del perfil a unir.
-
Se ajustan los tornillos con una llave, finalizando
la unión

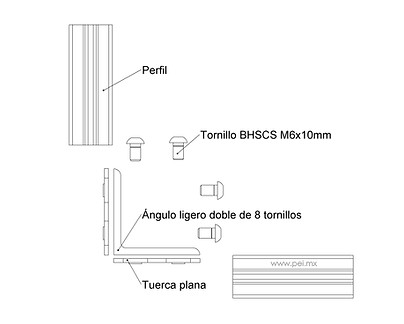

ANGULO LIGERO DOBLE DE 8 TORNILLOS
No. de Parte
PEI
25.4109L
Estilizada sujeción a 90° con fino acabado anodizado.
Ligero y delgado, para economizar espacios
Fácil de instalar y remover para volver a usarse sin dañar el perfil.
INSTALACIÓN
-
Se pasan los tornillos por los agujeros del ángulo,
colocando la tuerca en el tornillo.
Se desliza el ángulo y su componente por la
ranura lateral del perfil base a la distancia
deseada.
-
Se repite la operación con el siguiente perfil, se
coloca el perfil a unir de manera perpendicular por
la ranura del perfil a unir.
-
Se ajustan los tornillos con una llave, finalizando
la unión.

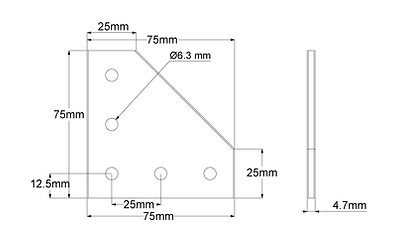

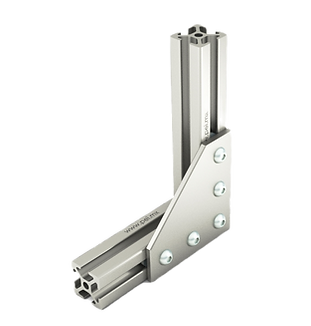

PLACA DE UNIÓN 90°, DE 5 PERFORACIONES
No. de Parte
PEI
25.4201
Usado para conectar dos perfiles en posición perpendicular a 90°.
No necesita servicios de maquinado.
El ángulo es fácil de instalar y de remover.
INSTALACIÓN
-
Se pasan los tornillos por los agujeros del ángulo,
colocando la tuerca en el tornillo.
-
Se desliza el ángulo y su componente por la
ranura lateral del perfil base a la distancia
deseada.
-
Se repite la operación con el siguiente perfil, se
coloca el perfil a unir de manera perpendicular por
la ranura del perfil a unir.
-
Se ajustan los tornillos con una llave, finalizando
la unión.
PLACA DE UNIÓN T, DE 5 PERFORACIONES
Usado para conectar dos perfiles en posición perpendicular a 90°.
No necesita servicios de maquinado.
El ángulo es fácil de instalar y de remover.
INSTALACIÓN
-
Se montan tanto tornillos y tuercas en la placa, sin
ajustar.
-
Posteriormente se deslizan los perfiles por las
hileras de tornillos y tuercas, posicionándolos
donde se desee.
-
Su uso es recomendado cuando la estructura está
siendo formada, no cuando ya está montada.

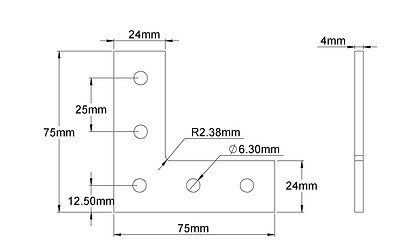

PLACA EN L, DE 5 PERFORACIONES
Usado para conectar dos perfiles en posición a 90°.
No necesita servicios de maquinado.
El ángulo es fácil de instalar y de remover
INSTALACIÓN
-
Se montan tanto tornillos y tuercas en la placa, sin
ajustar.
-
Posteriormente se deslizan los perfiles por las
hileras de tornillos y tuercas, posicionándolos
donde se desee.
-
Su uso es recomendado cuando la estructura está
siendo formada, no cuando ya está montada.
PLACA EN T, DE 5 PERFORACIONES
Usado para conectar dos perfiles en posición perpendicular a 90°.
No necesita servicios de maquinado.
El ángulo es fácil de instalar y de remover.
INSTALACIÓN
-
Se montan tanto tornillos y tuercas en la placa, sin
ajustar.
-
Posteriormente se deslizan los perfiles por las
hileras de tornillos y tuercas, posicionándolos
donde se desee.
-
Su uso es recomendado cuando la estructura está
siendo formada, no cuando ya está montada.
PLACA SENCILLA DE 2 PERFORACIONES
Usado para unir perfiles en configuraciones varias.
De aluminio con acabado anodizado.
Pequeña pero fuerte sujeción.
INSTALACIÓN
-
Se montan tanto tornillos y tuercas en la placa, sin
ajustar.
-
Posteriormente se deslizan los perfiles por las
hileras de tornillos y tuercas, posicionándolos
donde se desee.
-
Su uso es recomendado cuando la estructura está
siendo formada, no cuando ya está montada.
PLACA SENCILLA DE 3 PERFORACIONES
Usado para unir perfiles en configuraciones varias.
De aluminio con acabado anodizado.
Pequeña pero fuerte sujeción
INSTALACIÓN
-
Se montan tanto tornillos y tuercas en la placa, sin
ajustar.
-
Posteriormente se deslizan los perfiles por las
hileras de tornillos y tuercas, posicionándolos
donde se desee.
-
Su uso es recomendado cuando la estructura está
siendo formada, no cuando ya está montada.

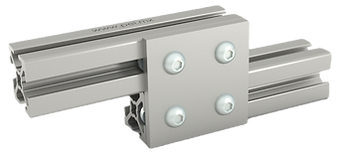

PLACA SENCILLA DE 4 PERFORACIONES
No. de Parte
PEI
25.4213
Usado para unir perfiles en configuraciones varias.
De aluminio con acabado anodizado.
Pequeña pero fuerte sujeción.
INSTALACIÓN
-
Se montan tanto tornillos y tuercas en la placa, sin
ajustar.
-
Posteriormente se deslizan los perfiles por las
hileras de tornillos y tuercas, posicionándolos
donde se desee.
-
Su uso es recomendado cuando la estructura está
siendo formada, no cuando ya está montada.
PLACA DOBLE DE 4 PERFORACIONES
Usado para unir perfiles en configuraciones varias.
De aluminio con acabado anodizado.
Pequeña pero fuerte sujeción
INSTALACIÓN
-
Se montan tanto tornillos y tuercas en la placa, sin
ajustar.
-
Posteriormente se deslizan los perfiles por las
hileras de tornillos y tuercas, posicionándolos
donde se desee.
-
Su uso es recomendado cuando la estructura está
siendo formada, no cuando ya está montada.
PLACA DOBLE DE 6 PERFORACIONES
Usado para unir perfiles en configuraciones varias.
De aluminio con acabado anodizado.
Pequeña pero fuerte sujeción
INSTALACIÓN
-
Se montan tanto tornillos y tuercas en la placa, sin
ajustar.
-
Posteriormente se deslizan los perfiles por las
hileras de tornillos y tuercas, posicionándolos
donde se desee.
-
Su uso es recomendado cuando la estructura está
siendo formada, no cuando ya está montada.
PLACA DOBLE DE 8 PERFORACIONES
Usado para unir perfiles en configuraciones varias.
De aluminio con acabado anodizado.
Pequeña pero fuerte sujeción
INSTALACIÓN
-
Se montan tanto tornillos y tuercas en la placa, sin
ajustar.
-
Posteriormente se deslizan los perfiles por las
hileras de tornillos y tuercas, posicionándolos
donde se desee.
-
Su uso es recomendado cuando la estructura está
siendo formada, no cuando ya está montada.
