ÁNGULOS Y PLACAS 30.40
Angulo de 2 tornillos
Tapa para angulo de 2T
Angulo de 4 tornillos
Tapa para angulo de 4T
Angulo de 8 tornillos
Tapa para angulo de 8T
Angulo ligero sencillo de 2T
Angulo ligero doble de 4T
Placa de Unión 90°
Placa de Unión "T"
Placa en "L" de 5 perforaciones
Placa en "T" de 5 perforaciones
Placa sencilla de 2 perf.
Placa sencilla de 3 perf.
Placa sencilla de 4 perf.
Placa doble de 4 perf.
Placa doble de 6 perf.
Placa doble de 8perf.
Esquina de Unión
Angulo triple de unión
Tapa cuadrada para angulo
ANGULO DE 2 TORNILLOS
Brinda una sólida sujeción con pocos recursos.
Hecho de aluminio moldeado con acabado natural.
Re-movible y reposicionable sin dañar el perfil.
INSTALACIÓN
-
Se instala colocando el tornillo por el agujero del
ángulo, ajustando la tuerca en el tornillo.
-
Se desliza el ángulo y su componente por la
ranura lateral del perfil base a la distancia
deseada.
-
Se repite la operación del tornillo y la tuerca en el
otro agujero, y se coloca el perfil a unir de manera
perpendicular por la ranura del perfil a unir.
-
Se ajustan los tornillos con una llave, finalizando
la unión.
TAPA PARA ANGULO DE 2 TORNILLOS
Nylon reforzado, acabado natural.
Brinda una mejor apariencia a su proyecto al cubrir el ángulo y los tornillos.
INSTALACIÓN
-
La tapa para ángulo se coloca fácilmente con
solo ubicarla en el ángulo y presionándola hasta
quedar bien ajustada.
-
Puede ayudarse de un mazo plástico.
De uso exclusivo con ángulo 30.4102.

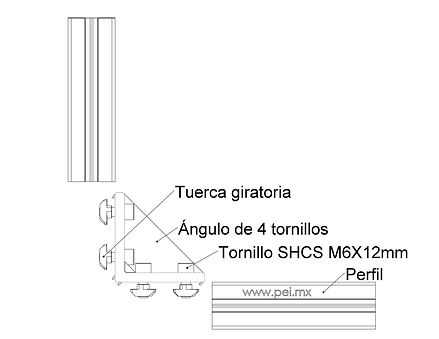

ANGULO DE 4 TORNILLOS
Este ángulo brinda sólida sujeción de perfiles, mayor que el ángulo de 2 tornillos.
Hecho de aluminio modelado con acabado natural.
Fácil de instalar y remover sin dañar el perfil
INSTALACIÓN
-
Se instala colocando el tornillo por el agujero del ángulo, ajustando la tuerca en el tornillo.
-
Se desliza el ángulo y su componente por la
ranura lateral del perfil base a la distancia deseada.
-
Se repite la operación del tornillo y la tuerca en el otro agujero, y se coloca el perfil a unir de manera perpendicular por la ranura del perfil a unir.
-
Se ajustan los tornillos con una llave, finalizando
la unión.
TAPA PARA ANGULO DE 4 TORNILLOS
Nylon reforzado, acabado natural.
Brinda una mejor apariencia a su proyecto al cubrir el ángulo y los tornillos.
INSTALACIÓN
-
La tapa para ángulo se coloca fácilmente con solo ubicarla en el ángulo y presionándola hasta quedar bien ajustada.
-
Puede ayudarse de un marro plástico.
-
De uso exclusivo con ángulo 30.4104.
TAPA PARA ANGULO DE 8 TORNILLOS
Nylon reforzado, acabado natural.
Brinda una mejor apariencia a su proyecto al cubrir el ángulo y los tornillos.
INSTALACIÓN
-
Se instala pasando el tornillo por el agujero del
ángulo, colocando la tuerca en el extramo del
tornillo.
-
Se desliza el ángulo y su componente por la
ranura lateral del perfil base a la distancia
deseada.
-
Se repite la operación del tornillo y la tuerca. Se
coloca el perfil a unir de manera perpendicular
por la ranura del perfil a unir.
-
Se ajustan los tornillos con una llave, finalizando
la unión.
TAPA PARA ANGULO DE 8 TORNILLOS
Nylon reforzado, acabado natural.
Brinda una mejor apariencia a su proyecto al cubrir el ángulo y los tornillos.
INSTALACIÓN
-
La tapa para ángulo se coloca fácilmente con solo ubicarla en el ángulo y presionándola hasta quedar bien ajustada.
-
Puede ayudarse de un marro plástico.
-
De uso exclusivo con ángulo 30.4108.
ANGULO LIGERO SENCILLO DE 2 TORNILLOS
Estilizada sujeción a 90° con fino acabado anodizado.
Ligero y delgado, para economizar espacios
Fácil de instalar y remover para volver a usarse sin dañar el perfil
INSTALACIÓN
-
Se instala pasando el tornillo por el agujero del
ángulo, colocando la tuerca en el extremo del
tornillo.
-
Se desliza el ángulo y su componente por la
ranura lateral del perfil base a la distancia
deseada.
-
Se repite la operación del tornillo y la tuerca. Se
coloca el perfil a unir de manera perpendicular
por la ranura del perfil a unir.
-
Se ajustan los tornillos con una llave, finalizando
la unión
ANGULO LIGERO SENCILLO DE 4 TORNILLOS
Estilizada sujeción a 90° con fino acabado anodizado.
Ligero y delgado, para economizar espacios
Fácil de instalar y remover para volver a usarse sin dañar el perfil
INSTALACIÓN
-
Se instala pasando el tornillo por el agujero del
ángulo, colocando la tuerca en el extremo del
tornillo.
-
Se desliza el ángulo y su componente por la
ranura lateral del perfil base a la distancia
deseada.
-
Se repite la operación del tornillo y la tuerca. Se
coloca el perfil a unir de manera perpendicular
por la ranura del perfil a unir.
Se ajustan los tornillos con una llave, finalizando
la unión.
PLACA DE UNIÓN DE 90°, DE 5 PERFORACIONES
Usado para conectar más de dos perfiles juntos.
No necesita servicios de maquinado.
El ángulo es fácil de instalar y remover.
INSTALACIÓN
-
Se montan tanto tornillos y tuercas en la placa, sin
ajustar.
-
Posteriormente se deslizan los perfiles por las
hileras de tornillos y tuercas, posicionándolos
donde se desee.
-
Su uso es recomendado cuando la estructura está
siendo formada, no cuando ya está montada.
PLACA DE UNIÓN T, DE 5 PERFORACIONES
Usado para conectar más de dos perfiles juntos.
No necesita servicios de maquinado.
El ángulo es fácil de instalar y remover
INSTALACIÓN
-
Se montan tanto tornillos y tuercas en la placa, sin
ajustar.
-
Posteriormente se deslizan los perfiles por las
hileras de tornillos y tuercas, posicionándolos
donde se desee.
-
Su uso es recomendado cuando la estructura está
siendo formada, no cuando ya está montada.
PLACA EN L, DE 5 PERFORACIONES
Usado para conectar más de dos perfiles juntos.
No necesita servicios de maquinado.
El ángulo es fácil de instalar y remover
INSTALACIÓN
-
Se montan tanto tornillos y tuercas en la placa, sin
ajustar.
-
Posteriormente se deslizan los perfiles por las
hileras de tornillos y tuercas, posicionándolos
donde se desee.
-
Su uso es recomendado cuando la estructura está
siendo formada, no cuando ya está montada.
PLACA EN T, DE 5 PERFORACIONES
Usado para conectar más de dos perfiles juntos.
No necesita servicios de maquinado.
El ángulo es fácil de instalar y remover
INSTALACIÓN
-
Se montan tanto tornillos y tuercas en la placa, sin
ajustar.
-
Posteriormente se deslizan los perfiles por las
hileras de tornillos y tuercas, posicionándolos
donde se desee.
-
Su uso es recomendado cuando la estructura está
siendo formada, no cuando ya está montada
PLACA SENCILLA DE 2 PERFORACIONES
Usado para unir perfiles en configuraciones varias.
De aluminio con acabado anodizado.
Pequeña pero fuerte sujeción.
INSTALACIÓN
-
Se montan tanto tornillos y tuercas en la placa, sin
ajustar.
-
Posteriormente se deslizan los perfiles por las
hileras de tornillos y tuercas, posicionándolos
donde se desee.
-
Su uso es recomendado cuando la estructura está
siendo formada, no cuando ya está montada.
PLACA SENCILLA DE 3 PERFORACIONES
Usado para unir perfiles en configuraciones varias.
De aluminio con acabado anodizado.
Pequeña pero fuerte sujeción.
INSTALACIÓN
-
Se montan tanto tornillos y tuercas en la placa, sin
ajustar.
-
Posteriormente se deslizan los perfiles por las
hileras de tornillos y tuercas, posicionándolos
donde se desee.
-
Su uso es recomendado cuando la estructura está
siendo formada, no cuando ya está montada.
PLACA SENCILLA DE 4 PERFORACIONES
Usado para unir perfiles en configuraciones varias.
De aluminio con acabado anodizado.
Pequeña pero fuerte sujeción.
INSTALACIÓN
-
Se montan tanto tornillos y tuercas en la placa, sin
ajustar.
-
Posteriormente se deslizan los perfiles por las
hileras de tornillos y tuercas, posicionándolos
donde se desee.
-
Su uso es recomendado cuando la estructura está
siendo formada, no cuando ya está montada.
PLACA DOBLE DE 4 PERFORACIONES
Usado para unir perfiles en configuraciones varias.
De aluminio con acabado anodizado.
Pequeña pero fuerte sujeción.
INSTALACIÓN
-
Se montan tanto tornillos y tuercas en la placa, sin
ajustar.
-
Posteriormente se deslizan los perfiles por las
hileras de tornillos y tuercas, posicionándolos
donde se desee.
-
Su uso es recomendado cuando la estructura está
siendo formada, no cuando ya está montada.
PLACA DOBLE DE 6 PERFORACIONES
Usado para unir perfiles en configuraciones varias.
De aluminio con acabado anodizado.
Pequeña pero fuerte sujeción.
INSTALACIÓN
-
Se montan tanto tornillos y tuercas en la placa, sin
ajustar.
-
Posteriormente se deslizan los perfiles por las
hileras de tornillos y tuercas, posicionándolos
donde se desee.
-
Su uso es recomendado cuando la estructura está
siendo formada, no cuando ya está montada.
PLACA DOBLE DE 8 PERFORACIONES
Usado para unir perfiles en configuraciones varias.
De aluminio con acabado anodizado.
Pequeña pero fuerte sujeción.
INSTALACIÓN
-
Se montan tanto tornillos y tuercas en la placa, sin
ajustar.
-
Posteriormente se deslizan los perfiles por las
hileras de tornillos y tuercas, posicionándolos
donde se desee.
-
Su uso es recomendado cuando la estructura está
siendo formada, no cuando ya está montada.
ESQUINA DE UNIONES
Pensado especialmente para la unión de tres perfiles en una esquina.
Es fácil de instalar.
Acabado limpio y profesional
INSTALACIÓN
-
Se coloca la esquina inicialmente en un perfil.
-
El tornillo debe penetrar en el agujero que
concuerda con la ranura central del perfil que
previamente debe estar roscado.
-
Este mismo proceso se repite con los demás
perfiles.
-
Por último se colocan las tapas presionándolas
suavemente con los dedos.
ANGULO DE TRIPLE UNIÓN
Pensado especialmente para la unión de tres perfiles en una esquina.
Es fácil de instalar, puede cubrirse con una tapa.
Fuerte sujeción.
INSTALACIÓN
-
Se coloca la esquina inicialmente en un perfil.
-
El tornillo debe penetrar en el agujero que
concuerda con la ranura central del perfil que
previamente debe estar roscado.
-
Este mismo proceso se repite con los demás
perfiles.
-
Por último se colocan las tapas presionándolas
suavemente con los dedos.
TAPA CUADRADA PARA ANGULO TRIPLE DE UNIÓN
Toque final para el esquinero de unión.
Hecho de nylon negro.
Diseñado para brindar protección y apariencia estética
INSTALACIÓN
-
Se coloca sin mayor complicación sobre el
esquinero y se presiona firmemente con los dedos
hasta lograr que encaje a la perfección
