TORNILLERIA 45.30
Tuerca plana
Tuerca media luna
Tuerca giratoria
Tornillo giratorio
Tornillo Antitotacion
Ancla para unión de perfiles
Tornillo autorroscante
Conector tornillo autorroscante
Incerto M12 a M8

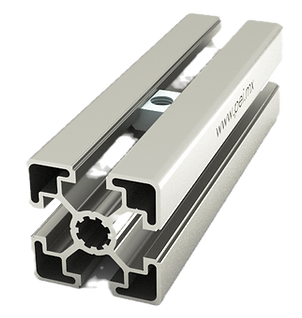

TUERCAS PLANAS
Tuerca de acero con acabado zincado.
Práctica y resistente.
INSTALACIÓN
-
Se introduce por el extremo del perfil para
posteriormente deslizar por la ranura a la distancia
deseada.
TUERCA MEDIA LUNA
Para uso mediante la ranura lateral del perfil o desde el extremo del mismo.
La lámina posterior funciona como resorte, posiciona la Tuerca Media Luna en la ranura para el fácil ensamblaje.
INSTALACIÓN
-
Esta opción es recomendable cuando el armado
de la estructura impide el uso de otras tuercas
debido a la obstrucción de los extremos del corte
de perfil, o cuando la posición vertical dificulta el
uso de otras tuercas.
-
Se coloca sobre la ranura, empujándolo de
costado haciendo que la lámina se encoja, de
manera que permita la entrada a la ranura sin
problema.
-
Posteriormente la lámina volverá a su
estado original, manteniendo la tuerca en su lugar
mediante presión contra el fondo de la ranura.
TUERCA GIRATORIA
Práctica sujeción mediante las ranuras laterales del perfil cuando los extremos se encuentran cerrados.
Económica y efectiva.
INSTALACIÓN
-
La tuerca Giratoria se coloca directamente en la ranura del perfil.
-
Al colocar el tornillo correspondiente, la tuerca gira a su posición final.
-
Conforme se atornilla, los dientes de la tuerca se agarran a las orillas internas de la ranura, logrando que se mantenga estática.

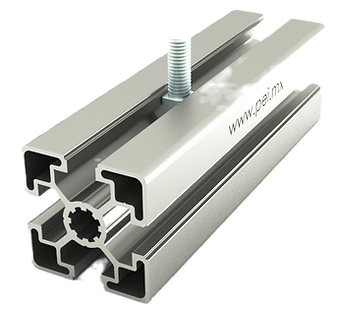

TORNILLO GIRATORIO
Tornillo con fijación a la ranura dado a su cabeza en forma de T.
Diseñado para no girar al instalarse.
INSTALACIÓN
-
Este tornillo supone un excelente agarre
debido a su cabeza en forma de T que se sujeta
perfectamente al interior de la ranura del perfil,
evitando resbalos.
-
Se coloca en la ranura directamente, con la parte
de la rosca hacia afuera del mismo.
-
Se recomienda utilizar una tuerca extendida en la
rosca para asegurar su fijación.

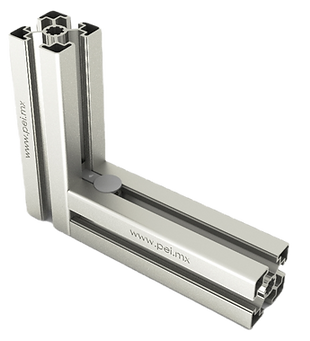

UNIÓN ANTI-ROTACIÓN
Provee de un método limpio de conectar perfiles a 90° sin usar placas de unión.
Las lengüetas con alas del clip previenen que los perfiles unidos giren.
INSTALACIÓN
-
La unión anti-rotación se compone de un tornillo
que, a través del clip, se coloca en el extremo del
perfil, en la cavidad central.
-
Posteriormente se coloca la ranura del perfil a
unir entre el clip y el extremo del perfil base, y se
desliza por la ranura lateral a sujetar.
-
Para ajustar el tornillo dentro, el perfil a montar
debe llevar una perforación.

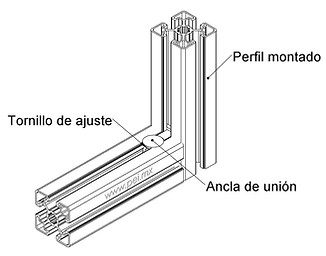

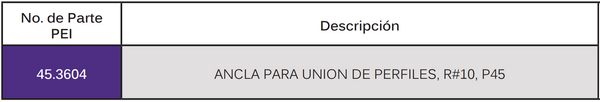

ANCLA PARA UNIÓN DE PERFILES
Supone una conexión fuerte y duradera a lo largo del perfil.
Utiliza una perforación pre-fabricada para su montaje.
Provee de anti-vibración, limpieza y una conexión al ras donde existen restricciones de espacio.
Crea conexiones de 90° donde las ranutas T se alinean.
INSTALACIÓN
-
El ancla para unión necesita un maquinado especial en el perfil que consta de una perforación.
-
Se debe colocar la parte redonda del ancla en el barreno, dejando hacia fuera del orilla la cola de la pieza donde se ajusta una tuerca Plana incluida en el paquete.
-
Se ajusta con el tornillo de tal manera que pueda colocarse entre el extremo del perfil base y la tuerca, la ranura lateral del perfil a montar.
-
Posteriormente se ajusta el tornillo con una llave.

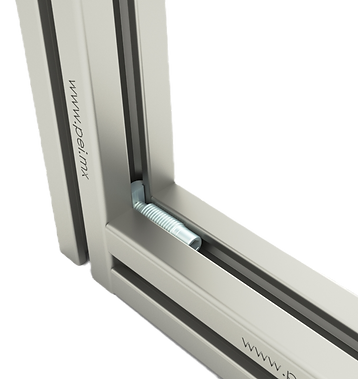

TORNILLO AUTORROSCANTE
Acabado Zincado, trilobular.
Puede utilizarse para realizar montajes a 90° grados que no soporten mucho peso.
Para usos diversos.
INSTALACIÓN
-
Previamente se realiza un pequeño agujero por
donde se introducirá una llave para ajustar el
tornillo.
-
El tornillo se coloca en el perfil a montar, en la
ranura central. Ésta encontrará rosca por si solo.
-
Es importante dejar un espacio de 7 mm aprox.
-
Posteriormente se desliza por la ranura del perfil
perforado, el tornillo montado y se posiciona frente
a la perforación.
-
Se utiliza una llave para ajustar el tornillo,
finalizando la instalación.

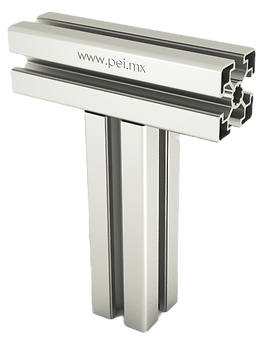

CONECTOR TORNILLO AUTORROSCANTE
Conexión fácil y sin necesidad de maquinados.
Crea conexiones de 90° donde las ranutas T se alinean.
INSTALACIÓN
-
El tornillo interno se recorre a la parte externa,
dejando un espacio en la parte inferior.
-
Se introduce en la ranura el tubo exterior del
conector, abriendo rosca con fuerza, ayudándose
de una llave de seis lóbulos, en el espacio inferior.
-
Una vez introducida hasta el borde, se procede a
colocar la tuerca media luna incluida, deslizando
el perfil por la misma hasta la medida deseada.
-
Se cierra el tornillo de manera que se ajuste el
perfil sujetado con la tuerca, contra el perfil base,
formando una T.

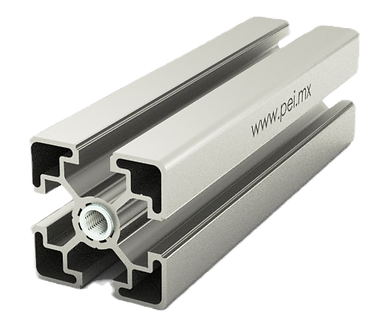

INCERTO M12 A M8
Hecho de acero con acabado zincado.
Realiza una reducción de la ranura central del perfil 45 de M12-1.75 a M8-1.25 permitiendo la colocación de accesorios con rosca M8-1.25.
INSTALACIÓN
-
Se coloca el extremo menos ancho en la ranura central del perfil.
-
Efectuando presión y con la ayuda de una llave hexagonal, se introduce al tiempo en que el incerto encuentra rosca hasta quedar al borde del perfil.
-
Autorroscante, no necesita maquinado.
