TORNILLERIA 40.30
Tuerca plana
Tuerca media luna
Tuerca giratoria
Tornillo giratorio
Tornillo Antitotacion
Ancla para unión de perfiles
Tornillo autorroscante
Conector tornillo autorroscante
TUERCAS PLANAS
Estilo 1
Estilo 2
Estilo 3
Eficiente tuerca de acabado zincado, brinda agarre y estabilidad a la estructura.
Es una opción muy económica y eficiente.
INSTALACIÓN
-
Se colocan en las ranuras laterales del perfil brindando una excelente sujeción de accesorios.
-
Se introduce la tuerca desde la orilla del perfil, con la proyección del roscado hacia abajo para adicionar espacio para atornillar y mayor fuerza de fijación.
Estilo 1
Estilo 2
Estilo 3
TUERCA MEDIA LUNA
El balín con resorte sujeta la Tuerca Media Luna en la ranura para el fácil ensamblaje.
Recomendado ante la obstrucción de los extremos del perfil o cuando la posición vertical dificulta la instalación de otras tuercas.
INSTALACIÓN
-
Se coloca sobre la ranura, empujándolo de costado haciendo que la lámina se encoja, de manera que permita la entrada a la ranura sin problema.
-
Posteriormente la lámina volverá a su estado original, manteniendo la tuerca en su lugar mediante presión contra el fondo de la ranura.

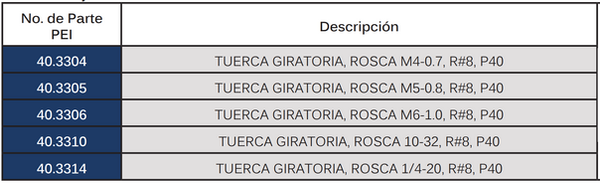

TUERCA GIRATORIA
Práctica sujeción mediante las ranuras laterales del perfil cuando los extremos se encuentran cerrados.
Económica y efectiva.
INSTALACIÓN
-
La Tuerca Giratoria se coloca directamente en la ranura del perfil.
-
Al colocar el tornillo correspondiente, la tuerca gira a su posición final.
-
Conforme se atornilla, los dientes de la tuerca se agarran a las orillas internas de la ranura, logrando que se mantenga estática.
TORNILLO GIRATORIO
Supone un agarre más potente y adecuado.
Diseñado para no girar al instalarse.
INSTALACIÓN
-
Se introduce en la ranura del perfil con la cabeza
hacia dentro, posteriormente se gira hasta que la
parte del cuello encaje en la ranura, impidiendo
que continué girando.
TORNILLO GIRATORIO
Provee de un método limpio de conectar perfiles a 90° sin usar placas de unión.
Las lengüetas con alas del clip previenen que los perfiles unidos giren.
INSTALACIÓN
-
La unión anti-rotación se compone de un tornillo
que, a través del clip, se coloca en el extremo del
perfil, en la cavidad central.
-
Posteriormente se coloca la ranura del perfil a
unir entre el clip y el extremo del perfil base, y se
desliza por la ranura lateral a sujetar.
-
Para ajustar el tornillo dentro, el perfil a montar
debe llevar una perforación.
ANCLA PARA UNIÓN DE PERFILES
Supone una conexión fuerte y duradera a lo largo del perfil.
Utiliza una perforación pre-fabricada para su montaje.
Provee de anti-vibración, limpieza y una conexión al ras donde existen restricciones de espacio.
Crea conexiones de 90° donde las ranutas T se alinean.
INSTALACIÓN
-
El ancla para unión necesita un maquinado especial en el perfil que consta de una perforación.
-
Se debe colocar la parte redonda del ancla en el barreno, dejando hacia fuera del orilla la cola de la pieza donde se ajusta una Tuerca Plana incluida en el paquete.
-
Se ajusta con el tornillo de tal manera que pueda colocarse entre el extremo del perfil base y la tuerca, la ranura lateral del perfil a montar.
-
Posteriormente se ajusta el tornillo con una llave.
TORNILLO AUTORROSCANTE
Acabado Zincado.
Puede utilizarse para realizar montajes a 90° grados que no soporten mucho peso.
INSTALACIÓN
-
Previamente se realiza un pequeño agujero por donde se introducirá una llave para ajustar el tornillo.
-
El tornillo se coloca en el perfil a montar, en la ranura central.
-
Ésta encontrará rosca por si sola.
-
Es importante dejar un espacio de 2 mm aprox.
-
Posteriormente se desliza por la ranura del perfil perforado, el tornillo montado y se posiciona frente a la perforación.
-
Se utiliza una llave para ajustar el tornillo, finalizando la instalación.
CONECTOR PARA TORNILLO AUTORROSCANTE
Conexión para dos perfiles de aluminio fácil y sólido, sin maquinado.
Rosca autorroscante de acero zincado.
No genera astilladuras.
INSTALACIÓN
-
El tornillo interno se recorre a la parte externa, dejando un espacio en la parte inferior.
-
Se introduce en la ranura el tubo exterior del conector, abriendo rosca con fuerza, ayudándose de una llave de seis lóbulos, en el espacio inferior.
-
Una vez introducida hasta el borde, se procede a
colocar la tuerca Media Luna incluida, deslizando el perfil por la misma hasta la medida deseada. -
Se cierra el tornillo de manera que se ajuste el perfil sujetado con la tuerca, contra el perfil base, formando un ángulo de 90°.
