ÁNGULOS Y PLACAS 45.40
Angulo de 2 tornillos
Tapa para angulo de 2T
Angulo de 4 tornillos
Tapa para angulo de 4T
Angulo de 8 tornillos
Tapa para angulo de 8T
Angulo ligero sencillo de 2T
Angulo ligero sencillo de 4T
Angulo ligero doble de 4T
Angulo ligero doble de 8T
Placa de Unión 90°
Placa de Unión "T"
Placa en "L" de 5 perforaciones
Placa en "T" de 5 perforaciones
Placa sencilla de 2 perf.
Placa sencilla de 3 perf.
Placa sencilla de 4 perf.
Placa de unión 90°, 5 perf.
Placa doble de 6 perf.
Placa doble de 8perf.
Esquina de Unión
Angulo triple de unión
Tapa cuadrada para esquinero

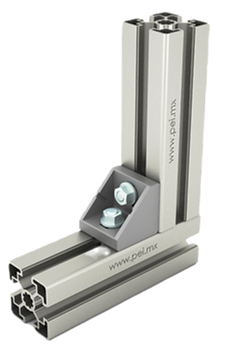

ANGULO DE 2 TORNILLOS
Brinda una excelente buena sujeción con pocos recursos.
Hecho de aluminio con acabado zincado.
Fácil de instalar y remover.
INSTALACIÓN
-
Se instala pasando el tornillo por los agujeros del
ángulo, colocando la tuerca en el extremo del
tornillo.
-
Se desliza el ángulo y sus componentes por
la ranura lateral del perfil base a la distancia
deseada.
-
Se repite la operación del tornillo y la tuerca.
-
Se coloca el perfil a unir de manera perpendicular por
la ranura del perfil a unir.
-
Se ajustan los tornillos con una llave, finalizando
la unión.

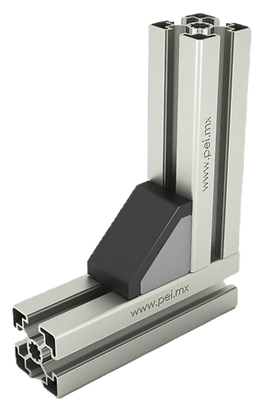

TAPA PARA ANGULO DE 2 TORNILLOS
Nylon reforzado, acabado natural.
Brinda una mejor apariencia a su proyecto al cubrir el ángulo y los tornillos.
INSTALACIÓN
-
La tapa para ángulo se coloca fácilmente con
solo ubicarla en el ángulo y presionándola hasta
quedar bien ajustada.
-
De uso exclusivo en ángulo 45.4102

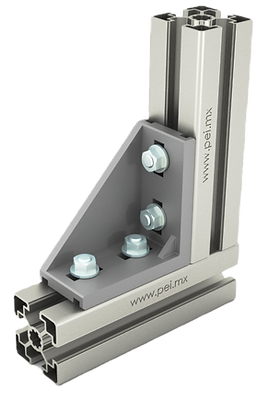

ANGULO DE 4 TORNILLOS
Este ángulo brinda una mejor sujeción que el ángulo de 2 tornillos.
Hecho de aluminio con acabado zincado.
INSTALACIÓN
-
Se instala pasando el tornillo por los agujeros del ángulo, colocando la tuerca en el extremo del tornillo.
-
Se desliza el ángulo y sus componentes por
la ranura lateral del perfil base a la distancia deseada.
-
Se repite la operación del tornillo y la tuerca. Se
coloca el perfil a unir de manera perpendicular por
la ranura del perfil a unir.
-
Se ajustan los tornillos con una llave, finalizando
la unión.

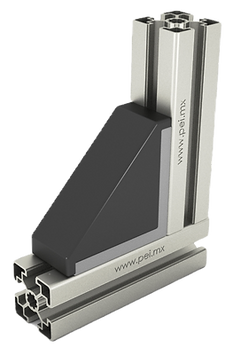

TAPA PARA ANGULO DE 4 TORNILLOS
Nylon reforzado, acabado natural.
Brinda una mejor apariencia a su proyecto al cubrir el ángulo y los tornillos.
INSTALACIÓN
-
La tapa para ángulo se coloca fácilmente con
solo ubicarla en el ángulo y presionándola hasta
quedar bien ajustada.
-
De uso exclusivo en ángulo 45.4104

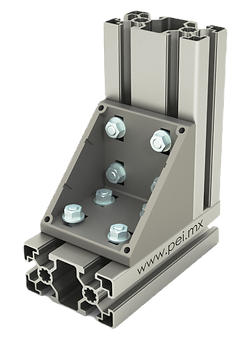

ANGULO DE 8 TORNILLOS
Este ángulo brinda una excelent sujeción para perfiles dobles o cuádruples.
Hecho de alumino con acabado zincado.
INSTALACIÓN
-
Se instala pasando el tornillo por los agujeros del
ángulo, colocando la tuerca en el extremo del
tornillo.
-
Se desliza el ángulo y sus componentes por
la ranura lateral del perfil base a la distancia
deseada.
-
Se repite la operación del tornillo y la tuerca. Se
coloca el perfil a unir de manera perpendicular por
la ranura del perfil a unir.
-
Se ajustan los tornillos con una llave, finalizando
la unión.

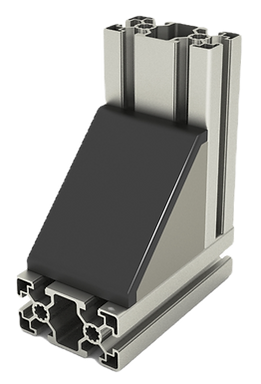

TAPA PARA ANGULO DE 8 TORNILLOS
Nylon reforzado, acabado natural.
Brinda una mejor apariencia a su proyecto al cubrir el ángulo y los tornillos.
INSTALACIÓN
-
La tapa para ángulo se coloca fácilmente con
solo ubicarla en el ángulo y presionándola hasta
quedar bien ajustada.
-
De uso exclusivo en el ángulo 45.4108

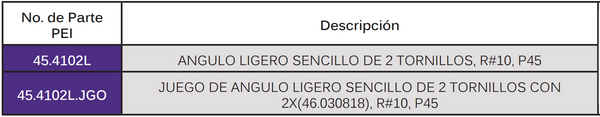

ANGULO LIGERO SENCILLO DE 2 TORNILLOS
Estilizada sujeción a 90° con fino acabado anodizado.
Ligero y delgado, para economizar espacios
Fácil de instalar y remover para volver a usarse sin dañar el perfil.
INSTALACIÓN
-
Se pasan los tornillos por los agujeros del ángulo,
colocando la tuerca en el tornillo.
-
Se desliza el ángulo y su componente por la
ranura lateral del perfil base a la distancia
deseada.
-
Se repite la operación con el siguiente perfil, se
coloca el perfil a unir de manera perpendicular por
la ranura del perfil a unir.
-
Se ajustan los tornillos con una llave, finalizando
la unión.
ANGULO LIGERO SENCILLO DE 4 TORNILLOS
Estilizada sujeción a 90° con fino acabado anodizado.
Ligero y delgado, para economizar espacios
Fácil de instalar y remover para volver a usarse sin dañar el perfil.
INSTALACIÓN
-
Se pasan los tornillos por los agujeros del ángulo,
colocando la tuerca en el tornillo.
-
Se desliza el ángulo y su componente por la
ranura lateral del perfil base a la distancia
deseada.
-
Se repite la operación con el siguiente perfil, se
coloca el perfil a unir de manera perpendicular por
la ranura del perfil a unir.
-
Se ajustan los tornillos con una llave, finalizando
la unión.
ANGULO LIGERO DOBLE DE 4 TORNILLOS
Estilizada sujeción a 90° con fino acabado anodizado.
Ligero y delgado, para economizar espacios
Fácil de instalar y remover para volver a usarse sin dañar el perfil.
INSTALACIÓN
-
Se pasan los tornillos por los agujeros del ángulo,
colocando la tuerca en el tornillo.
-
Se desliza el ángulo y su componente por la
ranura lateral del perfil base a la distancia
deseada.
-
Se repite la operación con el siguiente perfil, se
coloca el perfil a unir de manera perpendicular por
la ranura del perfil a unir.
-
Se ajustan los tornillos con una llave, finalizando
la unión.
ANGULO LIGERO DOBLE DE 8 TORNILLOS
Estilizada sujeción a 90° con fino acabado anodizado.
Ligero y delgado, para economizar espacios
Fácil de instalar y remover para volver a usarse sin dañar el perfil.
INSTALACIÓN
-
Se pasan los tornillos por los agujeros del ángulo,
colocando la tuerca en el tornillo.
-
Se desliza el ángulo y su componente por la
ranura lateral del perfil base a la distancia
deseada.
-
Se repite la operación con el siguiente perfil, se
coloca el perfil a unir de manera perpendicular por
la ranura del perfil a unir.
-
Se ajustan los tornillos con una llave, finalizando
la unión.

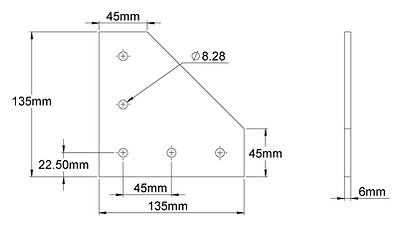

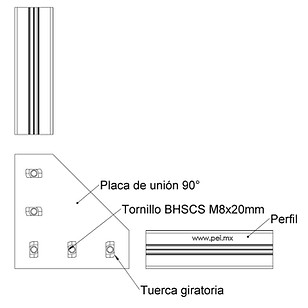

PLACA DE UNIÓN 90º, DE 5 PERFORACIONES
Usado para conectar más de dos perfiles juntos.
No necesita servicios de maquinado.
El ángulo es fácil de instalar y en su remoción.
INSTALACIÓN
-
Se forma la unión con los perfiles.
-
Posteriormente se introducen las tuercas por los
extremos de los perfiles.
-
Se coloca la placa cuidando que quede bien
ajustada a las ranuras laterales del perfil.
-
Se posicionan los tornillos, empatándolos con las
tuercas en la ranura.
-
Con una llave, se aseguran los tornillos con las
tuercas.
-
Su uso es recomendado cuando la estructura está
siendo formada, no cuando ya está montada.

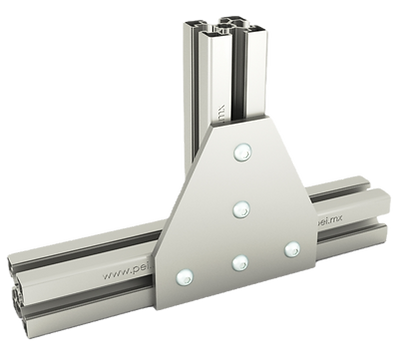

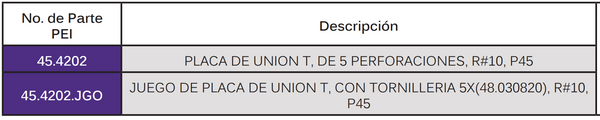

PLACA DE UNION T, DE 5 PERFORACIONES
Usado para conectar más de dos perfiles juntos.
No necesita servicios de maquinado.
El ángulo es fácil de instalar y en su remoción.
INSTALACIÓN
-
Se forma la unión con los perfiles.
-
Posteriormente se introducen las tuercas por los
extremos de los perfiles.
-
Se coloca la placa cuidando que quede bien
ajustada a las ranuras laterales del perfil.
-
Se posicionan los tornillos, empatándolos con las
tuercas en la ranura.
-
Con una llave, se aseguran los tornillos con las
tuercas.
-
Su uso es recomendado cuando la estructura está
siendo formada, no cuando ya está montada.

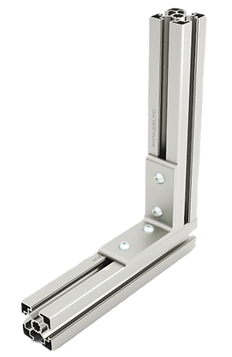

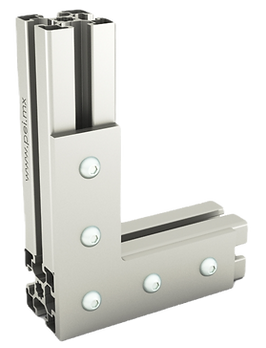

PLACA DE UNIÓN L, DE 5 PERFORACIONES
Usado para conectar dos perfiles en posición a 90°.
No necesita servicios de maquinado.
El ángulo es fácil de instalar y de remover.
INSTALACIÓN
-
Se montan tanto tornillos y tuercas en la placa, sin
ajustar.
-
Posteriormente se deslizan los perfiles por las
hileras de tornillos y tuercas, posicionándolos
donde se desee.
-
Su uso es recomendado cuando la estructura está
siendo formada, no cuando ya está montada.

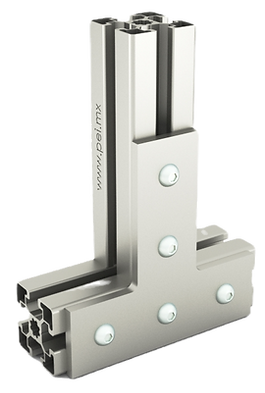

PLACA DE UNIÓN T, DE 5 PERFORACIONES
Usado para conectar dos perfiles en posición a 90°.
No necesita servicios de maquinado.
El ángulo es fácil de instalar y de remover.
INSTALACIÓN
-
Se montan tanto tornillos y tuercas en la placa, sin
ajustar.
-
Posteriormente se deslizan los perfiles por las
hileras de tornillos y tuercas, posicionándolos
donde se desee.
-
Su uso es recomendado cuando la estructura está
siendo formada, no cuando ya está montada.

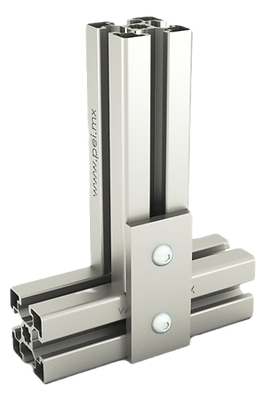

PLACA SENCILLA DE 2 PERFORACIONES
Usado para unir perfiles en configuraciones varias.
De aluminio con acabado anodizado.
Pequeña pero fuerte sujeción.
INSTALACIÓN
-
Se montan tanto tornillos y tuercas en la placa, sin
ajustar.
-
Posteriormente se deslizan los perfiles por las
hileras de tornillos y tuercas, posicionándolos
donde se desee.
-
Su uso es recomendado cuando la estructura está
siendo formada, no cuando ya está montada.

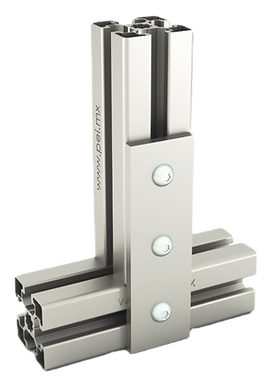

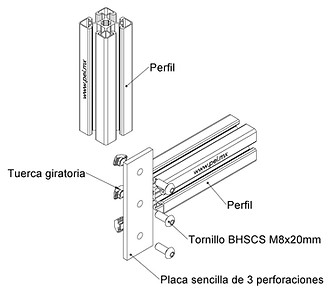

PLACA SENCILLA DE 3 PERFORACIONES
Usado para unir perfiles en configuraciones varias.
De aluminio con acabado anodizado.
Pequeña pero fuerte sujeción.
INSTALACIÓN
-
Se montan tanto tornillos y tuercas en la placa, sin
ajustar.
-
Posteriormente se deslizan los perfiles por las
hileras de tornillos y tuercas, posicionándolos
donde se desee.
-
Su uso es recomendado cuando la estructura está
siendo formada, no cuando ya está montada.

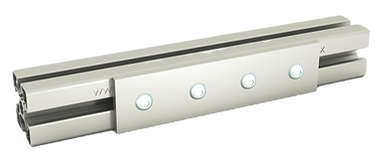

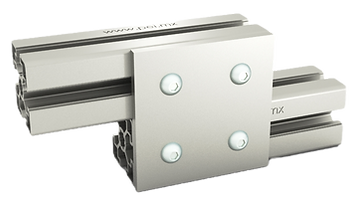

PLACA SENCILLA DE 4 PERFORACIONES
Usado para unir perfiles en configuraciones varias.
De aluminio con acabado anodizado.
Pequeña pero fuerte sujeción.
INSTALACIÓN
-
Se montan tanto tornillos y tuercas en la placa, sin
ajustar.
-
Posteriormente se deslizan los perfiles por las
hileras de tornillos y tuercas, posicionándolos
donde se desee.
-
Su uso es recomendado cuando la estructura está
siendo formada, no cuando ya está montada.

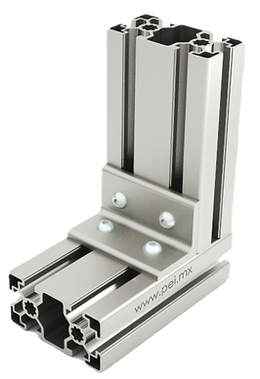

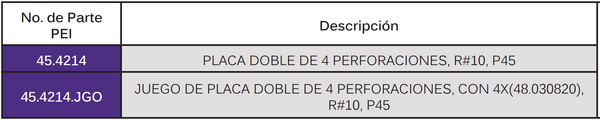

PLACA DOBLE DE 4 PERFORACIONES
Usado para unir perfiles en configuraciones varias.
De aluminio con acabado anodizado.
Pequeña pero fuerte sujeción.
INSTALACIÓN
-
Se montan tanto tornillos y tuercas en la placa, sin
ajustar.
-
Posteriormente se deslizan los perfiles por las
hileras de tornillos y tuercas, posicionándolos
donde se desee.
-
Su uso es recomendado cuando la estructura está
siendo formada, no cuando ya está montada.

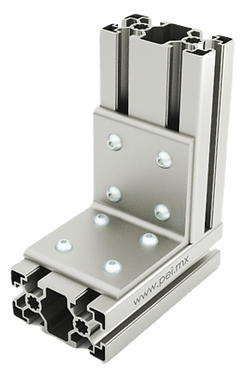

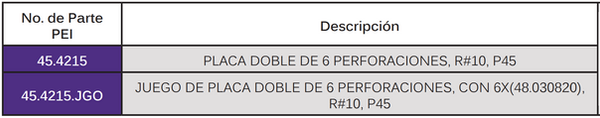

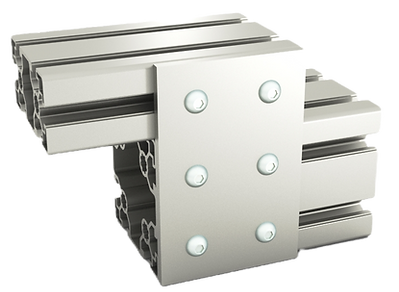

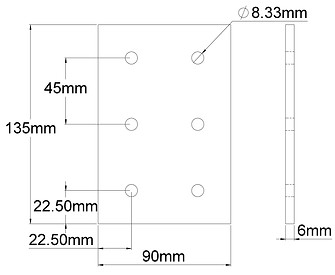

PLACA DOBLE DE 6 PERFORACIONES
Usado para unir perfiles en configuraciones varias.
De aluminio con acabado anodizado.
Pequeña pero fuerte sujeción.
INSTALACIÓN
-
Se montan tanto tornillos y tuercas en la placa, sin
ajustar.
-
Posteriormente se deslizan los perfiles por las
hileras de tornillos y tuercas, posicionándolos
donde se desee.
-
También pueden colocarse las tuercas en los
-
Su uso es recomendado cuando la estructura está
siendo formada, no cuando ya está montada.

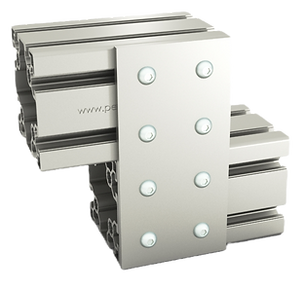

PLACA DOBLE DE 8 PERFORACIONES
Usado para unir perfiles en configuraciones varias.
De aluminio con acabado anodizado.
Pequeña pero fuerte sujeción.
INSTALACIÓN
-
Se montan tanto tornillos y tuercas en la placa, sin
ajustar.
-
Posteriormente se deslizan los perfiles por las
hileras de tornillos y tuercas, posicionándolos
donde se desee.
-
Su uso es recomendado cuando la estructura está
siendo formada, no cuando ya está montada.

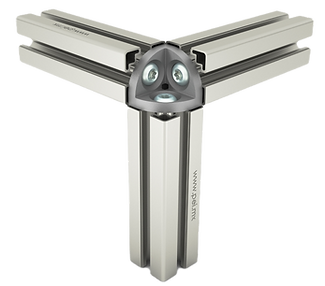

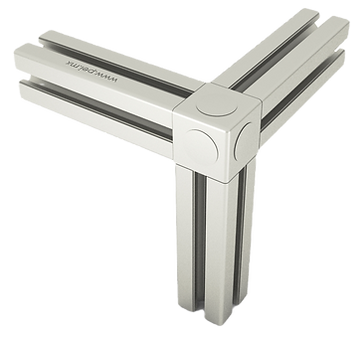

ESQUINA DE UNIÓN
Pensado especialmente para la unión de tres perfiles en una esquina.
Es fácil de instalar.
Acabado limpio y profesional
INSTALACIÓN
-
Se coloca la esquina inicialmente en un perfil.
-
El tornillo debe penetrar en el agujero que
concuerda con la ranura central del perfil.
-
El tornillo encontrará rosca por sí mismo.
-
Este mismo proceso se repite con los demás
perfiles.
-
Por último se colocan las tapas presionándolas
suavemente con los dedos.

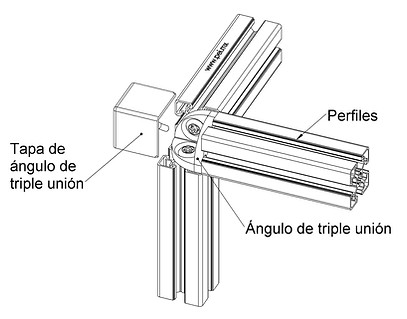

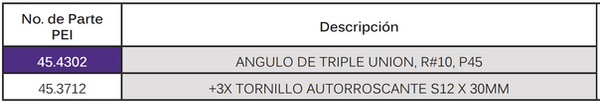

ANGULO DE TRIPLE UNIÓN
Pensado especialmente para la unión de tres perfiles en una esquina.
Es fácil de instalar, puede cubrirse con una tapa que encontrará en la página 664.
Fuerte sujeción.
INSTALACIÓN
-
Se coloca la esquina inicialmente en un perfil.
-
El tornillo debe penetrar en el agujero que
concuerda con la ranura central del perfil para
posteriormente abrirse paso con ayuda de una llave.
-
Este mismo proceso se repite con los demás
perfiles.
TAPA CUADRADA PARA ANGULO DE TRIPLE UNIÓN
Toque final para esquinas dependiendo del perfil a utilizar.
Hecho de nylon negro.
Diseñado para brindar protección y apariencia estética.
INSTALACIÓN
-
Se coloca sin mayor complicación sobre el
esquinero y se presiona firmemente con un
martillo plástico hasta lograr que encaje a la
perfección.
bottom of page
