ÁNGULOS Y PLACAS 15.40
Angulo de 2 tornillos
Tapa para angulo de 2T
Angulo de 4 tornillos
Tapa para angulo de 4T
Angulo de 8 tornillos
Tapa para angulo de 8T
Angulo ligero sencillo de 2T
Angulo ligero sencillo de 4T
Angulo ligero doble de 4T
Angulo ligero doble de 8T
Placa de Unión 90°
Placa de Unión "T"
Placa en "L" de 5 perforaciones
Placa en "T" de 5 perforaciones
Placa sencilla de 2 perf.
Placa sencilla de 3 perf.
Esquina de Unión
Angulo triple de unión
Tapa para esquinero
Placa sencilla de 4 perf.
Placa doble de 4 perf.
Placa doble de 6 perf.
Placa doble de 8perf.

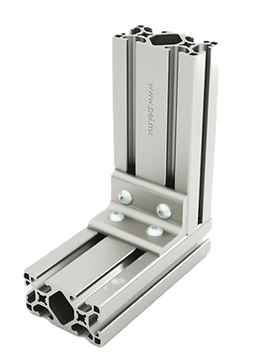

ANGULO DE 2 TORNILLOS
Brinda una sólida sujeción con pocos recursos.
Hecho de aluminio moldeado con acabado natural.
Re-movible y reposicionable sin dañar el perfil
INSTALACIÓN
-
Se forma un ángulo de 90° con los perfiles a unir.
-
Se coloca en la esquina el accesorio, posicionando los tornillos en las ranuras.
-
Se ajustan las tuercas a cada uno de los tornillos con una llave.
-
El tornillo debe dejar de girar cuando esté en la posición correcta, permitiendo apretar la tuerca.

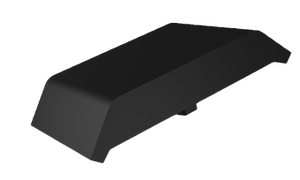

TAPA PARA ANGULO DE 2 TORNILLOS
Hecha de Nylon reforzado, acabado natural.
Brinda una mejor apariencia a su proyecto al cubrir el ángulo y los tornillos.
INSTALACIÓN
-
La tapa para ángulo se coloca fácilmente con
solo ubicarla en el ángulo y presionándola hasta
quedar bien ajustada.
-
Puede ayudarse de un mazo plástico.
-
Para uso exclusivo en el ángulo 15.4102

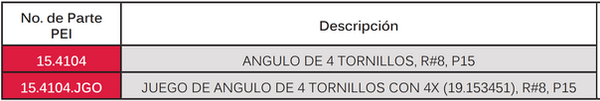

TAPA PARA ANGULO DE 4 TORNILLOS
Este ángulo brinda una mejor sujeción que el ángulo de 2 tornillos.
Hecho de alumino con acabado zincado.
INSTALACIÓN
-
Se forma un ángulo de 90° con los perfiles a unir.
-
Se coloca en la esquina el accesorio, posicionando los tornillos en las ranuras.
-
Se ajustan las tuercas a cada uno de los tornillos con una llave.
-
El tornillo debe dejar de girar cuando esté en la posición correcta, permitiendo apretar la tuerca.
TAPA PARA ANGULO DE 4 TORNILLOS
Hecha de Nylon reforzado, acabado natural.
Brinda una mejor apariencia a su proyecto al cubrir el ángulo y los tornillos.
INSTALACIÓN
-
La tapa para ángulo se coloca fácilmente con solo ubicarla en el ángulo y presionándola hasta quedar bien ajustada.
-
Puede ayudarse de un marro plástico.
-
Para uso exclusivo en el ángulo 15.4104.

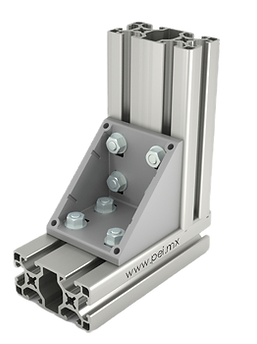

ANGULO DE 8 TORNILLOS
Este ángulo brinda una mejor sujeción que el ángulo de 2 tornillos.
Hecho de alumino con acabado zincado.
INSTALACIÓN
-
Se instala pasando el tornillo por el agujero del
ángulo, colocando la tuerca en el extremo del -
Se desliza el ángulo y su componente por la ranura lateral del perfil base a la distancia deseada.
-
Se repite la operación del tornillo y la tuerca.
-
Se coloca el perfil a unir de manera perpendicular por la ranura del perfil a unir.
-
Se ajustan los tornillos con una llave, finalizando la unión.

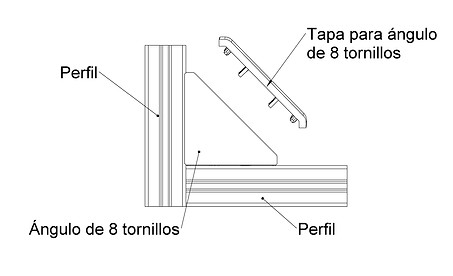

TAPA PARA ANGULO DE 8 TORNILLOS
Hecha de Nylon reforzado, acabado natural.
Brinda una mejor apariencia a su proyecto al cubrir el ángulo y los tornillos
INSTALACIÓN
-
La tapa para ángulo se coloca fácilmente con solo ubicarla en el ángulo y presionándola hasta quedar bien ajustada.
-
De uso exclusivo en el perfil 15.4108.
ANGULO LIGERO SENCILLO DE 2 TORNILLOS
Estilizada sujeción a 90° con fino acabado anodizado.
Ligero y delgado, para economizar espacios
Fácil de instalar y remover para volver a usarse sin dañar el perfil
INSTALACIÓN
-
Se pasan los tornillos por los agujeros del ángulo,
colocando la tuerca en el tornillo.
-
Se desliza el ángulo y su componente por la
ranura lateral del perfil base a la distancia deseada.
-
Se repite la operación con el siguiente perfil, se
coloca el perfil a unir de manera perpendicular por
la ranura del perfil a unir.
-
Se ajustan los tornillos con una llave, finalizando la unión.
ANGULO LIGERO SENCILLO DE 4 TORNILLOS
Estilizada sujeción a 90° con fino acabado anodizado.
Ligero y delgado, para economizar espacios
Fácil de instalar y remover para volver a usarse sin dañar el perfil
INSTALACIÓN
-
Se pasan los tornillos por los agujeros del ángulo,
colocando la tuerca en el tornillo.
-
Se desliza el ángulo y su componente por la deseada
ranura lateral del perfil base a la distancia -
Se repite la operación con el siguiente perfil, se
coloca el perfil a unir de manera perpendicular por
la ranura del perfil a unir.
-
Se ajustan los tornillos con una llave, finalizando
la unión

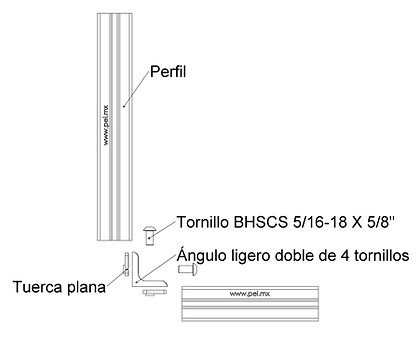

ANGULO LIGERO DOBLE DE 4 TORNILLOS
Estilizada sujeción a 90° con fino acabado anodizado.
Ligero y delgado, para economizar espacios
Fácil de instalar y remover para volver a usarse sin dañar el perfil.
INSTALACIÓN
-
Se pasan los tornillos por los agujeros del ángulo,
colocando la tuerca en el tornillo. -
Se desliza el ángulo y su componente por la
ranura lateral del perfil base a la distancia deseada.
-
Se repite la operación con el siguiente perfil, se
coloca el perfil a unir de manera perpendicular por la ranura del perfil a unir.
-
Se ajustan los tornillos con una llave, finalizando
la unión.

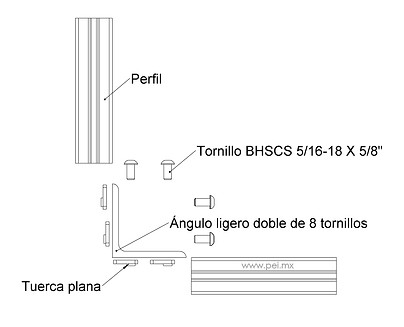

ANGULO LIGERO DOBLE DE 8 TORNILLOS
Estilizada sujeción a 90° con fino acabado anodizado.
Ligero y delgado, para economizar espacios
Fácil de instalar y remover para volver a usarse sin dañar el perfil
INSTALACIÓN
-
Se pasan los tornillos por los agujeros del ángulo,
colocando la tuerca en el tornillo.
-
Se desliza el ángulo y su componente por la
ranura lateral del perfil base a la distancia deseada.
-
Se repite la operación con el siguiente perfil, se
coloca el perfil a unir de manera perpendicular por
la ranura del perfil a unir.
-
Se ajustan los tornillos con una llave, finalizando
la unión.

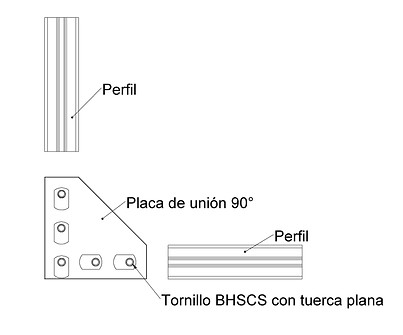

PLACA DE UNIÓN 90° , 5 PERFORACIONES
Usado para conectar más de dos perfiles juntos.
No necesita servicios de maquinado.
El ángulo es fácil de instalar y en su remoción.
INSTALACIÓN
-
Se montan tanto tornillos y tuercas en la placa, sin
ajustar.
-
Posteriormente se deslizan los perfiles por las
hileras de tornillos y tuercas, posicionándolos donde se desee.
-
Su uso es recomendado cuando la estructura está
siendo formada, no cuando ya está montada.

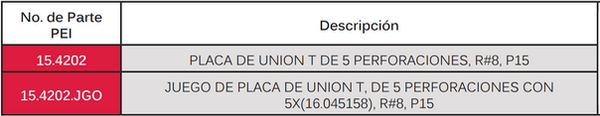

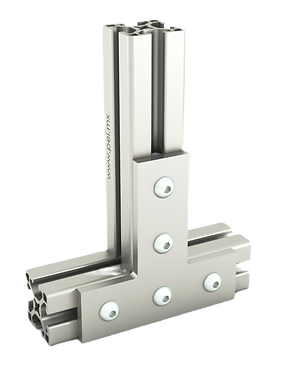

PLACA DE UNIÓN T, DE 5 PERFORACIONES
Usado para conectar más de dos perfiles juntos.
No necesita servicios de maquinado.
El ángulo es fácil de instalar y en su remoción.
INSTALACIÓN
-
Se forma la unión con los perfiles.
-
Posteriormente se introducen las tuercas por los extremos de los perfiles.
-
Se coloca la placa cuidando que quede bien ajustada a las ranuras laterales del perfil.
-
Se posicionan los tornillos, empatándolos con las tuercas en la ranura.
-
Con una llave, se aseguran los tornillos con las tuercas.
-
Su uso es recomendado cuando la estructura está siendo formada, no cuando ya está montada

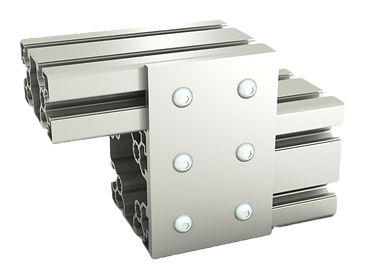

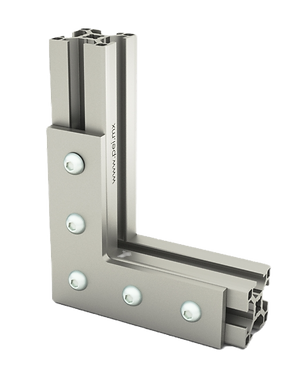

PLACA DE UNIÓN L, DE 5 PERFORACIONES
Usado para conectar dos perfiles en posición a 90°.
No necesita servicios de maquinado.
El ángulo es fácil de instalar y de remover.
INSTALACIÓN
-
Se montan tanto tornillos y tuercas en la placa, sin ajustar.
-
Posteriormente se deslizan los perfiles por las
hileras de tornillos y tuercas, posicionándolos donde se desee.
-
Su uso es recomendado cuando la estructura está siendo formada, no cuando ya está montada.
PLACA DE UNIÓN T, DE 5 PERFORACIONES
Usado para conectar dos perfiles en posición perpendicular a 90°.
No necesita servicios de maquinado.
El ángulo es fácil de instalar y de remover
INSTALACIÓN
-
Se montan tanto tornillos y tuercas en la placa, sin ajustar.
-
Posteriormente se deslizan los perfiles por las hileras de tornillos y tuercas, posicionándolos donde se desee.
-
Su uso es recomendado cuando la estructura está siendo formada, no cuando ya está montada.

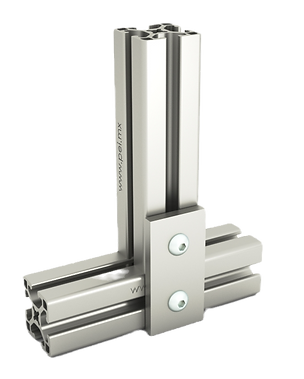

PLACA SENCILLA DE 2 PERFORACIONES
Usado para unir perfiles en configuraciones varias.
De aluminio con acabado anodizado.
Pequeña pero fuerte sujeción.
INSTALACIÓN
-
Se montan tanto tornillos y tuercas en la placa, sin ajustar.
-
Posteriormente se deslizan los perfiles por las
hileras de tornillos y tuercas, posicionándolos donde se desee.
-
Su uso es recomendado cuando la estructura está siendo formada, no cuando ya está montada

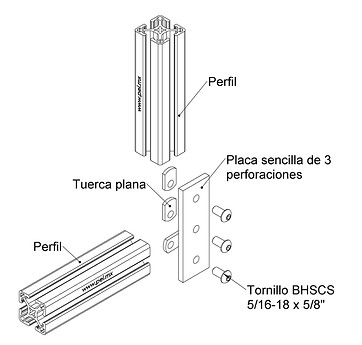

PLACA SENCILLA DE 3 PERFORACIONES
Usado para unir perfiles en configuraciones varias.
De aluminio con acabado anodizado.
Pequeña pero fuerte sujeción.
INSTALACIÓN
-
Se montan tanto tornillos y tuercas en la placa, sin ajustar.
-
Posteriormente se deslizan los perfiles por las
hileras de tornillos y tuercas, posicionándolos donde se desee.
-
Su uso es recomendado cuando la estructura está siendo formada, no cuando ya está montada.

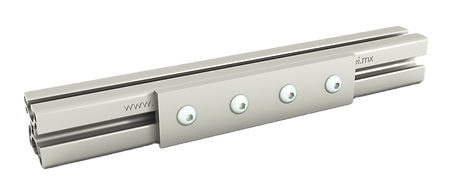

PLACA SENCILLA DE 4 PERFORACIONES
Usado para unir perfiles en configuraciones varias.
De aluminio con acabado anodizado.
Pequeña pero fuerte sujeción.
INSTALACIÓN
-
Se montan tanto tornillos y tuercas en la placa, sin ajustar.
-
Posteriormente se deslizan los perfiles por las hileras de tornillos y tuercas, posicionándolos donde se desee.
-
Su uso es recomendado cuando la estructura está siendo formada, no cuando ya está montada.

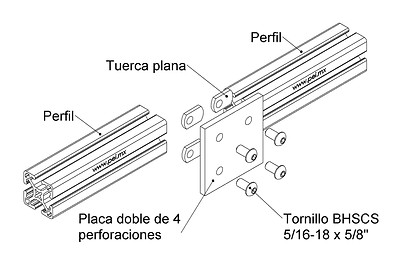

PLACA DOBLE DE 4 PERFORACIONES
Usado para unir perfiles en configuraciones varias.
De aluminio con acabado anodizado.
Pequeña pero fuerte sujeción
INSTALACIÓN
-
Se montan tanto tornillos y tuercas en la placa, sin ajustar.
-
Posteriormente se deslizan los perfiles por las hileras de tornillos y tuercas, posicionándolos donde se desee.
-
Su uso es recomendado cuando la estructura está siendo formada, no cuando ya está montada.
PLACA DOBLE DE 6 PERFORACIONES
Usado para unir perfiles en configuraciones varias.
De aluminio con acabado anodizado.
Pequeña pero fuerte sujeción
INSTALACIÓN
-
Se montan tanto tornillos y tuercas en la placa, sin ajustar.
-
Posteriormente se deslizan los perfiles por las hileras de tornillos y tuercas, posicionándolos donde se desee.
-
Su uso es recomendado cuando la estructura está siendo formada, no cuando ya está montada.

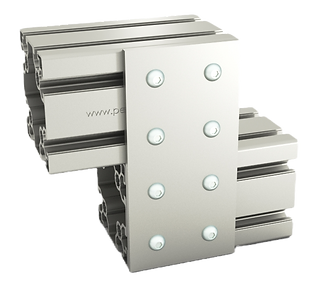

PLACA DOBLE DE 8 PERFORACIONES
Usado para unir perfiles en configuraciones varias.
De aluminio con acabado anodizado.
Pequeña pero fuerte sujeción.
INSTALACIÓN
-
Se montan tanto tornillos y tuercas en la placa, sin ajustar.
-
Posteriormente se deslizan los perfiles por las hileras de tornillos y tuercas, posicionándolos donde se desee.
-
Su uso es recomendado cuando la estructura está siendo formada, no cuando ya está montada.

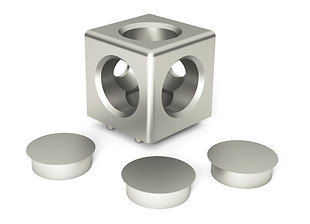

ESQUINA DE UNIÓN
Pensado especialmente para la unión de tres perfiles en una esquina.
Es fácil de instalar.
Acabado limpio y profesional.
INSTALACIÓN
-
Se montan tanto tornillos y tuercas en la placa, sin ajustar.
-
Posteriormente se deslizan los perfiles por las hileras de tornillos y tuercas, posicionándolos donde se desee.
-
Su uso es recomendado cuando la estructura está siendo formada, no cuando ya está montada.

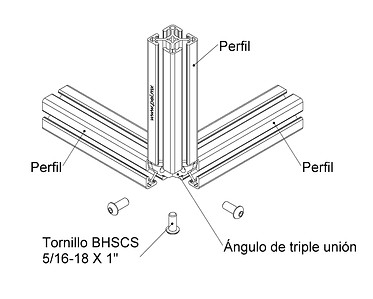

ANGULO TRIPLE DE UNIÓN
Pensado especialmente para la unión de tres perfiles en una esquina.
Es fácil de instalar.
Acabado limpio y profesional.
INSTALACIÓN
-
Se coloca la esquina inicialmente en un perfil.
-
El tornillo debe penetrar en el agujero que concuerda con la ranura central del perfil.
-
El perfil debe estar previamente roscado.
-
Este mismo proceso se repite con los demás perfiles

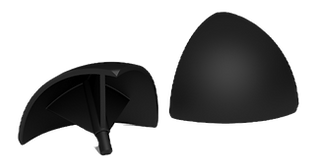

TAPA PARA ANGULO DE TRIPLE UNIÓN
Toque final para esquinas dependiendo del perfil a utilizar.
Hecho de nylon negro.
Diseñado para brindar protección y apariencia estética.
INSTALACIÓN
-
Se coloca la tapa al centro del ángulo ubicando el pin de sujeción dentro de la ranura justo en la esquina del ángulo.
-
Presionar hasta que este quede al ras del perfil.
