TORNILLERIA 25.30
Tuerca plana
Tuerca media luna
Tuerca giratoria
Ancla para unión de perfiles
Tornillo autorroscante

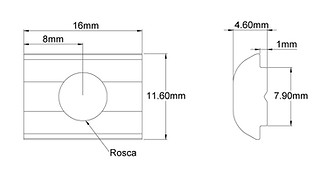

TUERCAS PLANAS
Estilo 1
Estilo 2
Pequeña pero eficiente tuerca de acabado zincado, brinda agarre y estabilidad a la estructura. Es una opción muy económica.
Para montaje de perfiles y accesorios.
INSTALACIÓN
-
Se colocan en el interior de las ranuras laterales del perfil brindando una excelente sujeción de accesorios.
-
Se introduce desde la orilla, con la proyección del roscado hacia abajo para adicionar espacio para
atornillar y mayor fuerza de fijación.
-
También puede ser montado previamente en el tornillo y posteriormente deslizar desde la orilla del perfil.
TUERCA MEDIA LUNA
La pestaña sujeta la Tuerca Media Luna en la ranura para el fácil ensamblaje.
Recomendado ante la obstrucción de los extremos del perfil o cuando la posición vertical dificulta la instalación de otras tuercas.
INSTALACIÓN
-
Se coloca sobre la ranura, empujándolo de
costado haciendo que la pestaña se encoja, de
manera que permita la entrada a la ranura sin
problema.
-
Posteriormente la pestaña volverá a su
estado original, manteniendo la tuerca en su lugar
mediante presión contra el fondo de la ranura.

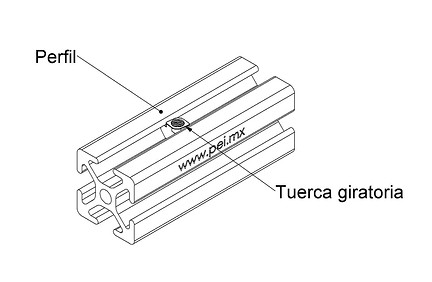

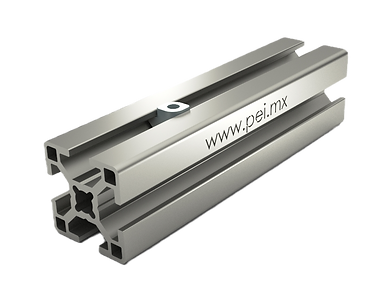

TUERCA GIRATORIA
Práctica sujeción mediante las ranuras laterales del perfil cuando los extremos se encuentran cerrados.
Económica y efectiva.
Excelente agarre al atornillar.
INSTALACIÓN
-
La tuerca Giratoria se coloca directamente
en la ranura del perfil.
-
Al colocar el tornillo correspondiente, la tuerca gira a su posición final.
-
Conforme se atornilla, los dientes de la tuerca
se agarran a las orillas internas de la ranura,
logrando que se mantenga estática.

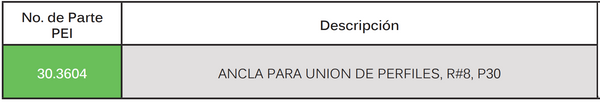

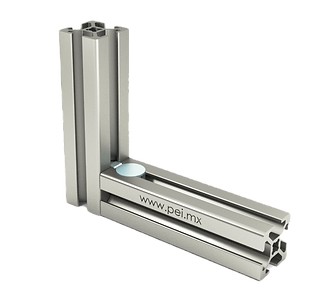

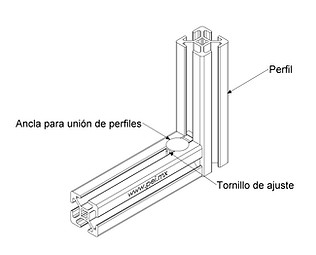

ANCLA DE UNIÓN PARA PERFILES
Supone una conexión fuerte y duradera a lo largo del perfil.
Utiliza una perforación pre-fabricada para su montaje.
Provee de anti-vibración, limpieza y una conexión al ras donde existen restricciones de espacio.
Crea conexiones de 90° donde las ranutas T se alinean
INSTALACIÓN
-
Necesita un maquinado especial en el perfil que
consta de una perforación.
-
Se debe colocar la parte redonda del ancla en el
barreno, dejando hacia fuera del orilla la cola de la
pieza donde se ajusta una tuerca Plana incluida.
-
Se coloca en la ranura del perfil a montar, entre el
extremo del perfil base y la tuerca.
-
Posteriormente se ajusta el tornillo con una llave.

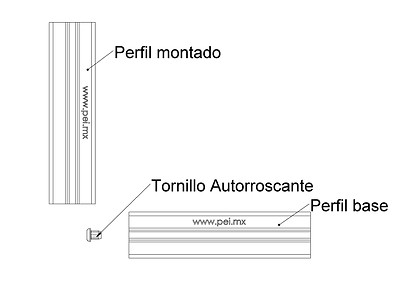

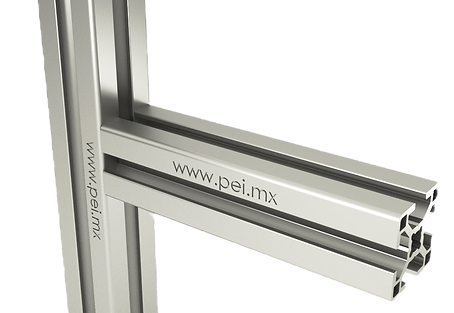

TORNILLO AUTORROSCANTE
Acabado Zincado.
Puede utilizarse para realizar montajes a 90° grados que no soporten mucho peso.
INSTALACIÓN
-
Previamente se realiza un pequeño agujero por
donde se introducirá una llave para ajustar el
tornillo.
-
El tornillo se coloca en el perfil a montar, en
la ranura central. Éste encontrará rosca por si
mismo.
-
Es importante dejar un espacio de 2 mm aprox.
entre la cabeza del tornillo y el perfil.
-
Posteriormente se desliza por la ranura del perfil
perforado, el tornillo montado y se posiciona
frente a la perforación.
-
Se utiliza una llave para ajustar el tornillo,
finalizando la instalación.
