TORNILLERIA 20.30
Tuerca plana
Tuerca media luna
Unión anti-rotación
Ancla para unión de perfiles
TUERCA PLANA
No. de Parte
PEI
20.3104
Pequeña pero eficiente tuerca de acabado zincado brinda agarre y estabilidad a la estructura. Es una opción muy económica.
Para montaje tanto de perfiles como de accesorios
INSTALACIÓN
-
La tuerca plana se coloca por el extremo del
perfil, deslizándola por la ranura hasta la posición
deseada.
-
También puede ser montada previamente en el
tornillo y poseriormente deslizarse desde la orilla
del perfil.

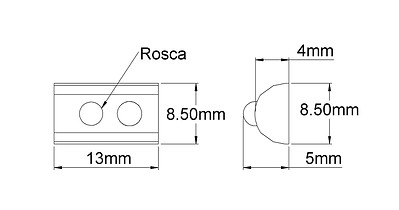

TUERCA MEDIA LUNA
No. de Parte
PEI
20.3204
Pequeña pero eficiente tuerca de acabado zincado brinda agarre y estabilidad a la estructura. Es una opción muy económica.
Para montaje tanto de perfiles como de accesorios
INSTALACIÓN
-
La tuerca plana se coloca por el extremo del
perfil, deslizándola por la ranura hasta la posición
deseada.
-
También puede ser montada previamente en el
tornillo y poseriormente deslizarse desde la orilla
del perfil.
UNIÓN ANTI-ROTACIÓN
No. de Parte
PEI
20.3505
Provee de un método limpio de conectar perfiles a 90° sin usar placas de unión.
Las lengüetas con alas del clip previenen que los perfiles unidos giren
INSTALACIÓN
-
La unión anti-rotación se compone de un tornillo
que, a través del clip, se coloca en el extremo del
perfil, en la cavidad central.
-
Posteriormente se coloca la ranura del perfil a unir
entre el clip y el extremo del perfil base.
-
Se desliza por la ranura lateral a sujetar.
-
Para ajustar el tornillo dentro, el perfil a montar
debe llevar una perforación desde el otro extremo
del perfil.
ANCLA PARA UNIÓN DE PERFILES
No. de Parte
PEI
20.3604
Supone una conexión fuerte y duradera a lo largo del perfil.
Utiliza una perforación pre-fabricada para su montaje.
Provee de anti-vibración, limpieza y una conexión al ras donde existen restricciones de espacio.
Crea conexiones de 90° donde las ranuras laterales del perfil, se alinean.
INSTALACIÓN
-
Necesita un maquinado especial en en el perfil
que consta de una perforación.
-
Se coloca la parte redonda del ancla en el barreno,
dejando hacia fuera del orilla la cola de la pieza
donde se posiciona la tuerca media luna ya
incluida.
-
Se coloca la ranura del perfil a montar, entre la
tuerca plana y la orilla del perfil de montaje.
Posteriormente se ajusta el tornillo con una llave.
