ACCESORIOS PARA PUERTAS 25.60
Bisagra de plastico
Bisagra de aluminio
Cerradura de presión
Manija de plástico med.
Rodillo para perfil
Manija de plástico Gde.
Empaque para panel 2-4mm
Cerrojo de aluminio
Cubre-ranura y sujetador de panel
Cerradura magnética

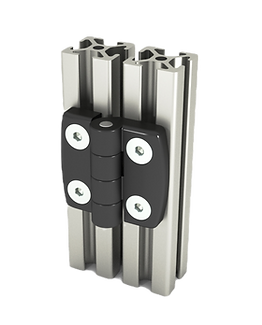

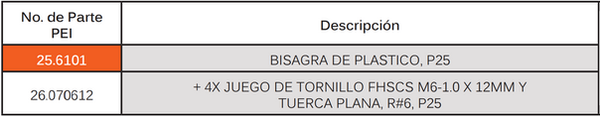

BISAGRA DE PLÁSTICO
Compuesta por Nylon negro, con perno de acero inoxidable.
Es comúnmente usado para conectar paneles de plástico y puertas ligeras a perfiles de ranura T.
INSTALACIÓN
-
Funciona con cuatro tornillos FHSCS M6-1.0 X
12mm que pasan por los agujeros de la bisagra para posteriormente unirse a las tuercas previamente colocadas en las ranuras laterales de ambos perfiles

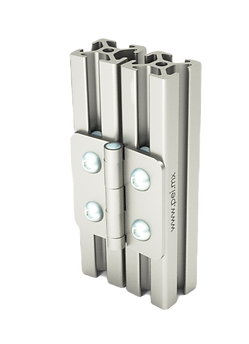

BISAGRA DE ALUMINIO
Bisagra económica hecha de aluminio anodizado.
Usualmente utilizada en puertas ligeras.
INSTALACIÓN
-
Funciona con cuatro tornillos FHSCS M6-1.0 X
12mm que pasan por los agujeros de la bisagra para posteriormente unirse a las tuercas previamente colocadas en las ranuras laterales de ambos perfiles.

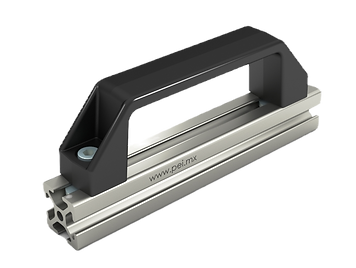

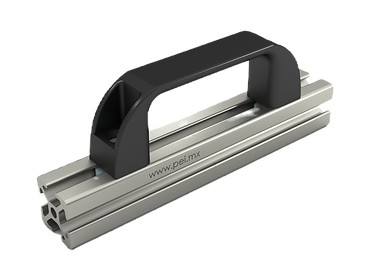

MANIJA DE PLÁSTICO MEDIANA
Manija hecha con policarbonato de alta duración.
Resistente a la corrosión, para uso en ambientes de alta humedad.
INSTALACIÓN
-
En los orificios a los costados de la manija
se montan los tornillos sugeridos. Previo a
esto, se tuercas Planas en el perfil y se ubican
correctamente para su unión con los tornillos.
Por último se ajustan los tornillos con una llave.
MANIJA DE PLÁSTICO GRANDE
Manija hecha con policarbonato de alta duración.
Resistente a la corrosión, para uso en ambientes de alta humedad.
INSTALACIÓN
-
En los orificios a los costados de la manija se
montan los tornillos sugeridos. -
Previo a esto, se colocan tuercas Planas en el perfil y se ubican correctamente para su unión con los tornillos.
-
Por último se ajustan los tornillos con una llave.

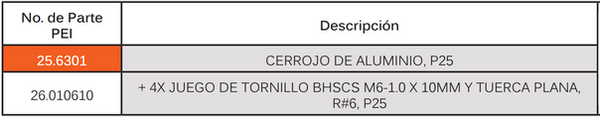

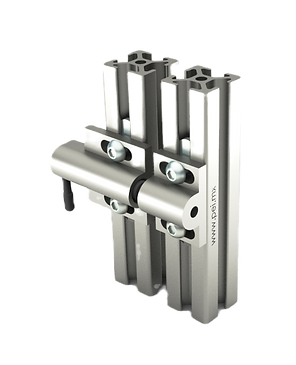

CERROJO DE ALUMINIO
Hecha de aluminio con un pasador de acero inoxidable.
Resiste a la corrosión
INSTALACIÓN
-
Se colocan la tuercas en las ranuras laterales de
los perfiles a montar para posteriormente empatar
las ranuras del cerrojo con las tuercas.
-
Se coloca un tornillo M6-1.0 x 10mm por cada
ranura.
-
Por último se ajustan con una llave.

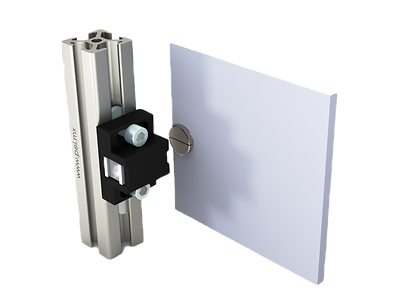

CERRADURA MAGNÉTICA
Caja de nylon negro, con imán interior y perno de acero inoxidable.
Es comúnmente usado para conectar paneles de plástico y puertas ligeras a perfiles de ranura T.
INSTALACIÓN
-
Las tuercas para su sujeción se colocan por los
extremos del perfil.
-
Posteriormente se ubica el lugar donde se
pretende colocar la cerradura magnética.
-
Se ajusta con dos tornillos M6-1.0 x 16mm a las
tuercas, por las ranuras laterales de la cerradura.
-
Para instalar el perno en el panel, es necesario
hacer una perforación roscada a M6-1.0 donde se
colocará el perno.
-
Debe quedar a la altura de laparte magnética en la cerradura.
CERRADURA DE PRESIÓN
Caja de Nylon negro, con bola de acero inoxidable.
Es comúnmente usado para conectar paneles de plástico y puertas ligeras a perfiles de ranura T.
INSTALACIÓN
-
Las tuercas para su sujeción se colocan por los
extremos del perfil.
-
Posteriormente se ubica el lugar donde se
pretende colocar la cerradura magnética.
-
Se ajusta con dos tornillos M6-1.0 x 16mm a las
tuercas, por las ranuras laterales de la cerradura.
-
Para instalar el perno en el panel, es necesario
hacer una perforación roscada a M8 para colocar
el perno.
-
Debe quedar a la altura de la parte de
encaje de la cerradura.
RODILLO PARA PERFIL
Hecho de nylon, reforzado con fibra de vidrio. Contiene un balero que permite el movimiento suave a
través de la ranura del perfil.

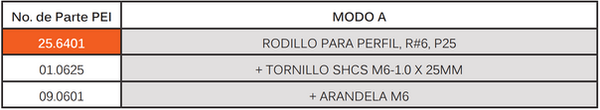

MODO A
INSTALACIÓN
En el extremo del perfil para crear movilidad
Se coloca el tornillo a través del ojillo del rodillo, la arandela y se atornilla al extremo del perfil, justo en la ranura
central previamente roscada.
Este rodillo puede deslizarse perfectamente en una ranura #6.
MODO B
INSTALACIÓN
Sujetador de panel móvil
Se coloca el tornillo a través del ojillo del rodillo, la arandela y el panel previamente perforado.
El tornillo debe sobresalir del otro lado del panel, donde se colocará una tuerca Plana para su correcta fijación.
MODO C
INSTALACIÓN
Montaje en ranura
Se coloca el tornillo a través del ojillo del rodillo, la arandela y la ranura del perfil. Se ajusta el tornillo con una
llave

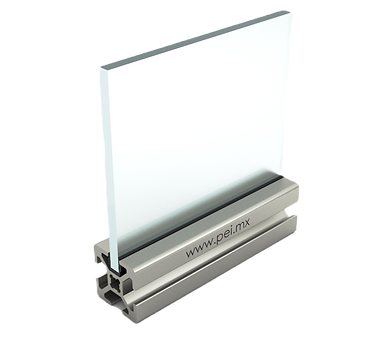

EMPAQUE PARA PANEL
Hecho de plástico TPE, color negro.
Es comúnmente usado para sostener paneles en la ranura T del perfil.
INSTALACIÓN
-
Es necesario colocar inicialmente el panel al
interior de la ranura del perfil de montaje.
-
Una vez ubicado donde se desea, se coloca el
empaque en el espacio entre el panel y la muesca
del perfil, presionando con los dedos hasta que
este encaje lo suficiente, evitando el movimiento
del panel.

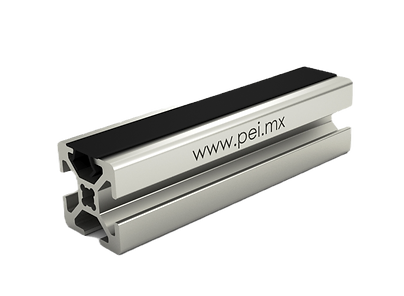

CUBRE-RANURA NEGRO Y SUJETADOR DE PANEL
Cubre las ranuras de los perfiles para evitar suciedad.
Medida estándar de 2m (78.74”).
Disponible únicamente en color negro.
INSTALACIÓN
-
El cubre-ranura se instala directamente en la
ranura lateral del perfil P25 en cualquiera de sus
presentaciones.
-
Se recomienda para ocultar las
ranuras y evitar la suciedad.
-
Se coloca deslizándolo desde la orilla del perfil
hasta quedar en la posición deseada.
-
Puede colocarse también presionando desde
arriba de la ranura.
