Bisagra de plástico
Manija de plástico med
Empaque para panel
Cubre-ranura negro y sujetador de panel
Block para panel

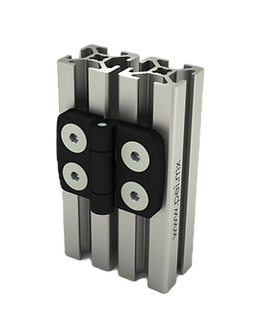

BISAGRA DE PLÁSTICO

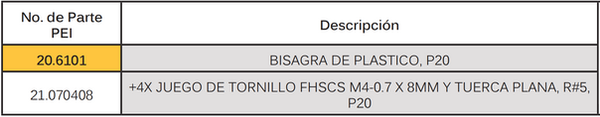

No. de Parte
PEI
20.6101
Compuesta por Nylon negro, con perno de acero inoxidable.
Es comunmente usado para conectar paneles de plástico y puertas ligeras a perfiles de ranura T.

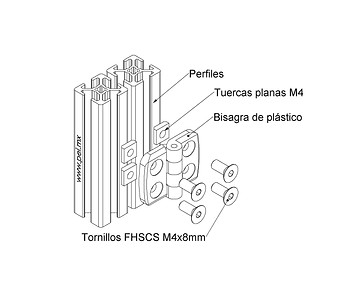

INSTALACIÓN
Funciona con cuatro tornillos M4-0.7 X 8mm
que pasan por los agujeros de la bisagra para
posteriormente unirse a las tuercas previamente
colocadas en las ranuras laterales de ambos perfiles.
MANIJA DE PLÁSTICO MEDIANA
No. de Parte
PEI
20.6201
Manija hecha con policarbonato de alta duración.
Resistente a la corrosión, para uso en ambientes de alta humedad.
INSTALACIÓN
-
En los orificios a los costados de la manija se
acomodan los tornillos sugeridos.
-
Previo a esto,se colocan tuercas planas en el perfil y se ubican correctamente para su unión con los tornillos.
-
Por último se ajustan los tornillos con una llave.

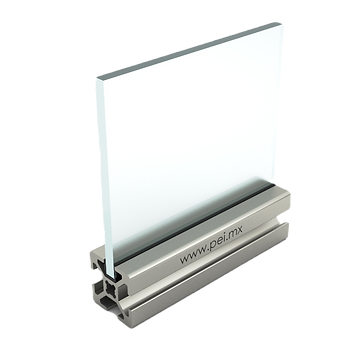

EMPAQUE PARA PANEL
No. de Parte
PEI
20.6501
Hecho de plástico TPE, color negro.
Usado para sostener paneles de plástico en la ranura T del perfil.
De venta por metros

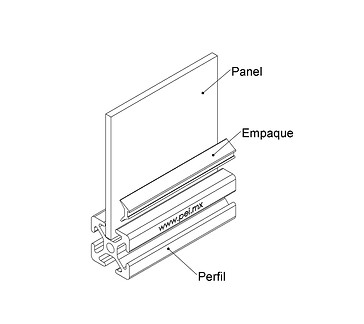

INSTALACIÓN
-
Es necesario colocar inicialmente el panel al
interior de la ranura del perfil de montaje.
-
Una vez ubicado donde se desea, se instala el
empaque en el espacio entre el panel y la muesca
del perfil, presionando con los dedos hasta que
este encaje lo suficiente.
CUBRE-RANURA Y SUJETADOR DE PANEL
No. de Parte
PEI
20.6511
Hecho de plástico PP.
Medida de stock 2m (78.74”).
Ambos usos, cubre-ranura negro y sujetador de panel hasta 4mm.
INSTALACIÓN
-
Invirtiendo la pieza, colocándola con la abertura hacia fuera de la cavidad del perfil.
-
Se deslizadesde el lado y una vez en el lugar deseado se coloca el panel de un tamaño adecuado en la hendidura del cubre-ranura.
-
También puede aplicarse presión desde arriba del costado del perfil, contra el perfil.

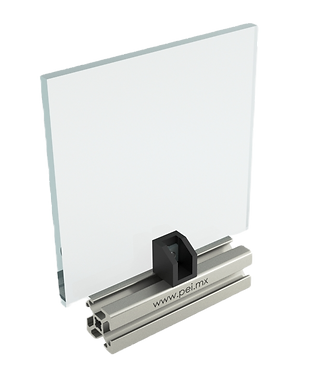

BLOCK PARA PANEL
No. de Parte
PEI
20.6604
Hecho de plástico PP.
Medida de stock 2m (78.74”).
Ambos usos, cubre-ranura negro y sujetador de panel hasta 4mm.
INSTALACIÓN
-
Se instala el block en la ranura del perfil,
introducendo la pata a la ranura del perfil y
girando hasta que se encuentre en posición.
-
Se coloca el panel previamente perforado y se sostiene con un tornillo que pasa desde la parte posterior del panel, a través del mismo y del block para ajustarse a la tuerca interna del accesorio.
