Es una muy buena opción para permitir el movimiento en los perfiles.
Pueden ajustarse los tornillos a los lados del pivote para brindar una mejor sujeción.
MODO A
INSTALACIÓN
Extremo-extremo de los perfiles
-
Se necesitan un par de tornillos SHCS M8-1.25 X 20mm.
-
Se coloca el tornillo por la parte interna del pivote hacia el perfil, empatando con la ranura central roscada del perfil.
-
Se ajusta con una llave
MODO B
INSTALACIÓN
Extremo-costado de los perfiles
-
Se instala utilizando una tuerca giratoria que se introduce por la ranura lateral del perfil.
-
Posteriormente se coloca un tornillo SHCS M8-1.25 X 25mm por el agujero en uno de los costados del pivote.
-
Se sujeta a la tuerca en el perfil, ajustándolo con una llave.
-
Para que el pivote embone a la perfección en la posición deseada, deberá colocar los bloques de ranura que
necesite según la medida deseada.
-
El otro brazo utiliza un tornillo SHCS M8-1.25 X 16mm. De igual manera se incerta por el brazo del pivote,
atornillándolo a la ranura central del perfil.
MODO C
INSTALACIÓN
Costado-costado de los perfiles
-
Se colocan las tuercas en el perfil en la localización deseada.
-
Para que el pivote embone a la perfección en la posición deseada, deberá colocar los bloques de ranura que
necesite y colocar los que utilice según la medida deseada.
-
Se coloca el tornillo por la parte interna del pivote hacia el perfil, empatando con la ranura central del perfil.
-
Se ajusta con una llave a la tuerca.
Es una muy buena opción para permitir el movimiento en los perfiles.
Posee un freno que ayuda a evitar el movimiento en el brazo.
MODO A
INSTALACIÓN
Extremo-extremo de los perfiles
-
Se necesitan un par de tornillos SHCS M8-1.25 X 20mm.
-
Se coloca el tornillo por la parte interna del pivote hacia el perfil, empatando con la ranura central roscada del perfil.
-
Se ajusta con una llave.
MODO B
INSTALACIÓN
Extremo-costado de los perfiles
-
Se instala utilizando una tuerca Giratoria que se introduce por la ranura lateral del perfil.
-
Posteriormente se coloca un tornillo SHCS M8-1.25 X 25mm por el agujero en uno de los costados del pivote.
-
Se sujeta a la tuerca en el perfil, ajustándolo con una llave.
-
Para que el pivote embone a la perfección en la posición deseada, deberá colocar los bloques de ranura que
necesite y colocar los que utilice según la medida deseada.
-
El otro brazo utiliza un tornillo SHCS M8-1.25 X 16mm.
-
De igual manera se incerta por el brazo del pivote, atornillándolo a la ranura central del perfil.
MODO C
INSTALACIÓN
Costado-costado de los perfiles
-
Se colocan las tuercas en el perfil en la localización deseada.
-
Para que el pivote embone a la perfección en la posición deseada, deberá colocar los bloques de ranura que
necesite y colocar los que utilice según la medida deseada.
-
Se coloca el tornillo por la parte interna del pivote hacia el perfil, empatando con la ranura central del perfil.
-
Se ajusta con una llave a la tuerca.

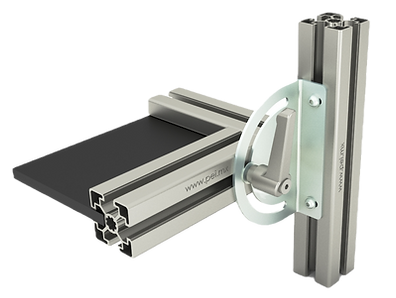

Placa hecha de acero zincado.
Para conectar perfiles de aluminio a un ángulo ajustable; puede ser trabado con una manija de freno.
Excelente opción para crear ángulos móviles y con buen soporte
INSTALACIÓN
-
Se colocan las tuercas giratorias en la ranura del
perfil a la altura de los agujeros inferiores en la placa.
-
Colocando la arandela en el tornillo, se ajusta a
la Tuerca Giratoria en el perfil asegurándose que
quede bien sujeto.

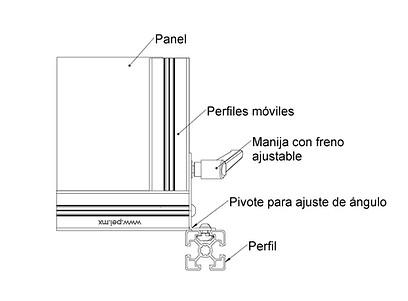

Manija de aluminio ajustable con agarre de freno para asegurar posiciones semi-permanentes.
Otorga agarre que ayuda en los ajustes y provee de capacidad de cierre por seguridad.
INSTALACIÓN
-
Se desliza el tornillo coche por la ranura del pivote.
-
El tornillo coche se introduce en la ranura del perfil
a rotar y al otro lado se coloca la arandela y la manija.
-

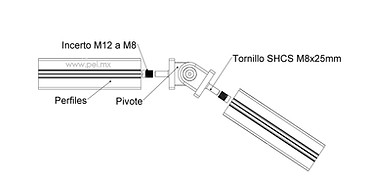

Utiliza un tornillo M8-1.25, en el orificio central de
del ángulo. Este tornillo irá a la ranura central del
perfil, sujetándose con un incerto de M12 a M8.
-
La manija funciona como freno, brindando
movimiento libre a 180°.
